3、计算题  （16分） 如图，在竖直向下的磁感应强度为B的匀强磁场中，两根足够长的平行光滑金属轨道MN、PQ固定在水平面内，相距为L。一质量为m的导体棒ab垂直于MN、PQ放在轨道上，与轨道接触良好。轨道和导体棒的电阻均不计。
（1）如图1，若轨道左端接一电动势为E、内阻为r的电源和一阻值未知的电阻。闭合开关S，导体棒从静止开始运动，经过一段时间后，导体棒达到稳定最大速度vm，求此时电源的输出功率。
（2）如图2，若轨道左端接一电容器，电容器的电容为C，导体棒在水平恒定拉力的作用下从静止(t=0)开始向右运动。已知tc时刻电容器两极板间的电势差为Uc。求导体棒运动过程中受到的水平拉力大小。

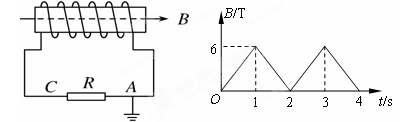

4、选择题  如图所示，螺线管匝数n＝1 000匝，横截面积S＝10 cm2，螺线管导线电阻r＝1 Ω，电阻R＝4 Ω，磁感应强度B的B?t图象如图所示（以向右为正方向），下列说法正确的是

A．通过电阻R的电流是交变电流
B．感应电流的大小保持不变
C．电阻R两端的电压为6 V
D．C点的电势为4.8 V

5、选择题  如图所示，当R1的触头向右移动时，电压表V1和电压表V2的示数的变化量分别为△U1和△U2（均取绝对值）；则△U1和△U2的大小关系为：（?）

A．△U1＞△U2
B．△U1=△U2
C．△U1＜△U2
D．条件不足，无法确定△U1和△U2的大小关系
