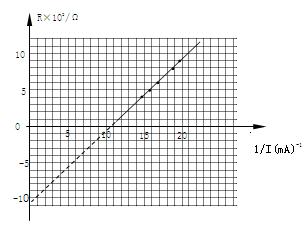

1、实验题  柠檬电池内阻可能较大,如图电路可以测定该柠檬电池内电阻.探究小组成员多次改变电阻箱电阻值,记录下电阻箱阻值及相应电流计示数,并算出电流倒数,将数据填在如下表格中


(

2、选择题  如图所示，光滑绝缘水平面上有甲、乙两个带电小球（可视为点电荷）。t=0时，乙电荷向甲运动，速度为6m/s，甲的速度为0。此后，它们仅在相互静电力的作用下沿同一直线运动（整个运动过程中没有接触），它们运动的速度（v）一时间（t）图象分别如图中甲、乙两曲线所示．则由图线可知

A.甲、乙两小球一定带同种电荷
B.t1时刻两电荷的电势能最大
C.0~t2时间内两电荷间的相互作用力一直增大
D.t1~t3时间内，乙的动能一直减小

3、实验题  采用“伏安法”测电阻，无论是“安培表外接”还是“安培表内接”都会出现系统误差，为此某同学采用如右图所示电路测定待测电阻Rx的阻值。实验器材如下：
电池组E，电动势为4．5 V，内阻很小；    电压表V，量程3 V，内阻约3 kΩ；
电流表A，量程2 mA，内阻约50Ω；       滑动变阻器R，阻值范围0～20Ω；
Rx是待测电阻，阻值约3kΩ；开关S1、S2，导线若干。

①请根据电路图，将实验器材连接成实验电路（图中部分电路已连接）。
②闭合开关前，先将滑动变阻器的滑动端置于电路图中的     端（填a或b），然后闭合开关S1、S2，适当调节滑动变阻器R，记下电流表和电压表的示数I1、U1；再断开开关S2，记下电流表和电压表示数为I2、U2。则被测电阻Rx=           （用电表的示数表示）；
③你认为上述实验能否消除系统误差：        （填“能"或“不能”）。

4、实验题  某同学在做测定小灯泡的伏安特性曲线的实验中得到如下一组U和I的数据：

5、选择题  带电粒子只在电场力作用下，从A点运动到B点，轨迹如图虚线所示，则

A.该粒子肯定带负电
B.该粒子在A点的加速度较小
C.该粒子动能不断增加
D.该粒子电势能不断减少
