1、选择题  如图是一个用均匀金属导线做成的圆环,A?B是圆环直径的两端点,当电流I从A点流入,从B点流出时,在环中心处的磁场方向是(? )

A．在圆环所在的平面内,且指向B
B．垂直圆环平面,且指向纸外
C．垂直圆环平面,且指向纸内
D．磁感应强度为零,无方向

参考答案：D

本题解析：电流从A流入圆环,分两条路流过圆环再在B处流出.则由安培定则判断上半圆在O点产生的磁场垂直纸面向里;下半圆在O点产生的磁场垂直纸面向外.又因为磁场是矢量,可叠加,上下半圆产生的磁场大小相等.方向相反,所以O点磁感应强度为零,无方向.

本题难度：一般

2、选择题  下列说法正确的是（?）
A．小磁针北极受到的磁场力的方向与该处磁场方向一致
B．静止和运动的电荷均能产生磁场
C．沿磁场线方向，磁感应强度越来越小
D．磁场是客观存在的，但磁感线并不是客观存在的

参考答案：AD

本题解析：根据磁场方向的定义，小磁针北极受到的磁场力的方向与该处磁场方向一致，A正确。静止的电荷不能产生磁场，B错。磁感应强度的大小要看磁感线的疏密，所以C错。磁场是客观存在的，但磁感线并不是客观存在的，D对
点评：本题考察了磁场的强弱、磁场方向的概念，在理解磁场时可以结合电场知识理解。在很多方面两者是相通的。

本题难度：简单

3、选择题  如图所示，质量为的回形针系在细线下端被磁铁吸引保持静止，此时细线与竖直方向的夹角为?，则下列说法正确的是

A．回形针静止时受到的磁铁对它的磁力大小为
B．回形针静止时受到的细线的拉力大小为
C．现用点燃的火柴对回形针加热，过一会发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流排列无序了
D．现用点燃的火柴对回形针加热，过一会发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流消失了

参考答案：C

本题解析：回形针静止时受到的磁铁对它的磁力大小和方向都不确定，拉力大小也不能确定，故A、B错误；对回形针加热，回形针磁性消失是因为分子电流排列无序了，所以选项C正确，D错误
点评：能够理解磁体的磁性产生的原因，了解安培的分子电流假说

本题难度：一般

4、选择题  对磁感线的认识，下列说法正确的是（?）
A．磁感线总是从磁体的北极出发，终止于磁体的南极
B．磁感线上某点的切线方向与放在该点小磁针南极的受力方向相同
C．磁感线的疏密可以反映磁场的强弱
D．磁感线是磁场中客观存在的线

参考答案：C

本题解析：A、磁感线在磁体外部由磁体北极指向磁体南极，内部，由磁体南极指向北极；错误
B、磁感线上某点的切线方向与放在该点小磁针北极的受力方向相同；错误
C、磁感线的疏密可以反映磁场的强弱，越密此场越强；正确
D、磁感线是为研究磁场方便，而引入的假想曲线，在磁场中实际并不存在；错误
故选C
点评：掌握磁感线的特点是解决本体的关键。

本题难度：简单

5、计算题  汤姆逊用来测定电子的比荷实验装置如下：真空管内的阴极C发出电子，（不计初速，重力和电子间相互作用）, 经过A、B间的电场加速后，穿过A、B的中心小孔沿中心轴O/O的方向进入到两块水平正对的长度为L的平行极板D和E间的区域，当极板间不加偏转电压时，电子束打在荧光屏的中心O＇点，形成一个亮点；若在D、E间加上方向向下、场强为E的匀强电场，电子将向上偏转；如果再利用通电线圈在D、E电场区加上一垂直纸面的匀强磁场（图中未画出），调节磁场的强弱，当磁感应强度的大小为B时，荧光斑恰好回到荧光屏中心。接着再去掉电场，电子向下偏转，偏转角为φ。如图所示，求（1）在图中画出磁场B的方向?（2）根据L、E、B和φ，推导电子的比荷的表达式。

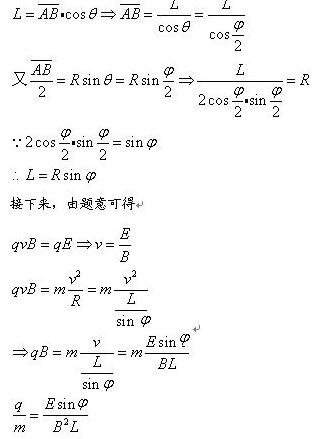

参考答案：

本题解析：略

本题难度：简单
