1、选择题 如图所示,在粗糙绝缘的水平面上有一通以垂直纸面向内的电流金属棒A,另一通以垂直纸面向内的电流金属棒B沿着以A为圆心的圆弧由P到Q缓慢地从A的正上方经过,若此过程中金属棒A始终保持静止,则下列说法正确的是
A.物体A受到地面的支持力先减小后增大
B.物体A受到地面的支持力保持不变
C.物体A受到地面的摩擦力先减小后增大
D.安培力对金属棒A做功不为零

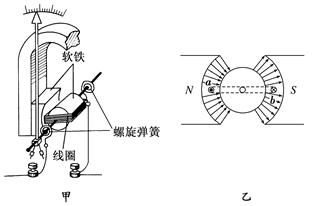

2、选择题 实验室经常使用的电流表是磁电式仪表.这种电流表的构造如图甲所示.蹄形磁铁和铁芯间的磁场是均匀地辐向分布的.当线圈通以如图乙所示的电流,下列说法正确的是( )
A.线圈转到什么角度,它的平面都跟磁感线平行
B.线圈转动时,螺旋弹簧被扭动阻碍线圈转动
C.当线圈转到图乙所示的位置时,b端受到的安培力方向向上
D.当线圈转到图乙所示的位置时,安培力的作用使线圈沿顺时针方向转动

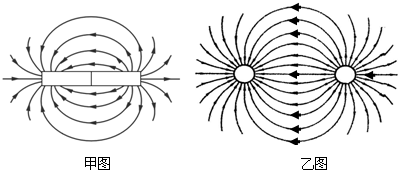

3、填空题 (1)请在甲图中标出条形磁铁的“N”、“S”极;
(2)请在乙图中标出点电荷的电性“+”、“-”.
4、选择题 如图所示,一条磁铁放在水平地面上,在磁铁右上方固定一根与磁铁垂直的长直导线,当导线中通由外向内的电流时( )
A.磁铁受到向左的摩擦力,磁铁对地面的压力减小
B.磁铁受到向右的摩擦力,磁铁对地面的压力减小
C.磁铁受到向左的摩擦力,磁铁对地面的压力增大
D.磁铁不受摩擦力,对地面的压力不变
