1、简答题  给你一个电压表、一个电阻箱、电键及导线等器材：

（1）在图1虚线框内画出根据闭合电路欧姆定律测定一节旧的干电池的电动势和内阻的实验电路图．
（2）在实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到如图甲所示的位置时，电压表读数如图2乙表盘所示．根据以上数据，可以算出该节电池的电动势E=______V，内电阻r=______Ω．

2、简答题  如图所示，在真空中，半径为R=5L0的圆形区域内存在匀强磁场，磁场方向垂直纸面向里．在磁场右侧有一对平行金属板M和N，两板间距离为d=6L0，板长为L=12L0，板的中心线O1O2与磁场的圆心O在同一直线上．有一电荷量为q、质量为m的带电的粒子，以速度v0从圆周上的a点沿垂直于半径OO1并指向圆心的方向进入磁场平面，当从圆周上的O1点水平飞出磁场时，给M、N板加上如下图所示电压，最后粒子刚好以平行于M板的速度，从M板的边缘飞出（不计粒子重力）．求
（1）磁场的磁感应强度；
（2）求交变电压的周期T和电压U0的值；
（3）若t=

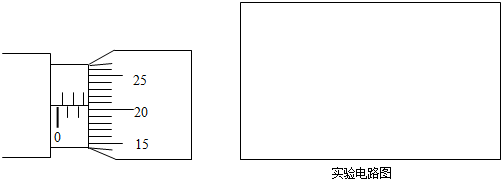

3、简答题  （1）在“测定金属的电阻率”实验中，某同学用螺旋测微器测量金属导线的直径时，测得的读数如图所示，则此导线的直径是______m．
（2）请画出该实验的电路图及在实验中除了要测量金属导线的直径外还需测量的物理量有______．

4、实验题  有一只电流表的满偏电流为500 μA，内阻约为100Ω。若要用图(a)所示的电路测量它的精确内阻，有下列器材供选用：
A.电动势为1.5 V的电池
B.电动势为6V的电池
C.0~99.9Ω的电阻箱
D.0-999Ω的电阻箱
E.0-3 kΩ的滑动变阻器
F.0-15 kΩ的滑动变阻器
还有开关、导线等

（1）实验中与表头并联的电阻R2应选____，干路上的电阻R1应选____，电源应选____。（填器材代号）
（2）实验测得的Rx值偏____（填“大”或“小”）。
（3）按图(a)所示的电路在图(b)中画出连接导线。

5、简答题  用欧姆表测电阻时，如发现指针偏转角度太小，为了使读数的精度提高，应使选择开关拨到较______（选填“大”或“小”）的倍率档，重新测量，测量前必须先要进行______．如图所示为使用多用表进行测量时，指针在刻度盘上停留的位置，若选择旋钮在“50mA”位置，则所测量电流的值为______mA．
