1、选择题  一个质子和一个α粒子分别垂直于电场方向进入同一平行板电容器的匀强电场，结果发现它们在电场中的运动轨迹完全相同，则（　　）
A．它们是以相同的速度射入的
B．它们是以相同的动能射入的
C．它们是以相同的动量射入的
D．它们是经同一加速电场加速后进入的

2、简答题  现要同时测电阻R0的阻值、电源的电动势E及内阻r．给定的器材有：两个电压表和电流表，变阻器R1，电阻箱R2，待测的定值电阻R0，两节串联的电池，开关S及导线若干．

（1）甲组同学设计一个如图1（a）所示的电路能够同时测电阻R0、电源的电动势及内阻．调节变阻器，理想电压表V1、V2和电流表A分别测得多组U1、U2、I的数据，并作出U1-I和U2-I，图1（b），并根据图线得到电源E的电动势为3V，则内阻为______Ω．R0为______Ω．（结果保留两位有效数字）
（2）若甲组同学调节图1（a）中变阻器的电阻为某值时使电压表V2读数为1.5V后固定不动，然后将电阻R0更换成一只“1.5V?0.9W”的小灯泡，若已知小灯泡的伏安曲线如图2，则小灯泡的实际功率为______W．
（3）乙组同学在使用上述仪器的时候发现电流表已坏，不能够使用．但乙组同学在合理选择仪器后也能够在同一电路中测出电阻R0的阻值、电源的电动势E及内阻r，请在方框中画出乙组同学完成实验的实验电路图．

3、实验题  要测量电压表V1的内阻RV，其量程为2 V，内阻约2 kΩ。实验室提供的器材有：
电流表A，量程0.6 A，内阻约0.1 Ω；
电压表V2，量程5 V，内阻约5 kΩ；
定值电阻R1，阻值30 Ω；
定值电阻R2，阻值3 kΩ；
滑动变阻器R3，最大阻值100 Ω，额定电流1.5 A；
电源E，电动势6 V，内阻约0.5 Ω；
开关S一个，导线若干。
（1）有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中，测出V1的电压和电流，再计算出RV。该方案实际上不可行，其最主要的原因是___________；
（2）请从上述器材中选择必要的器材，设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确，验须在同一电路中，且在不增减元件的条件下完成。试画出符合要求的实验电路图（图中电源与开关已连好），并标出所选元件的相应字母代号；

（3）由上问写出V1内阻RV的表达式，说明式中各测量量的物理意义。

4、选择题  一个质量为m、电荷量为+q的小球以初速度v0水平抛出，在小球经过的竖直平面内，存在着若干个如图所示的无电场区和有理想上下边界的匀强电场区，两区域相互间隔、竖直高度相等，电场区水平方向无限长，已知每一电场区的场强大小相等、方向均竖直向上，不计空气阻力，下列说法正确的是

[? ]

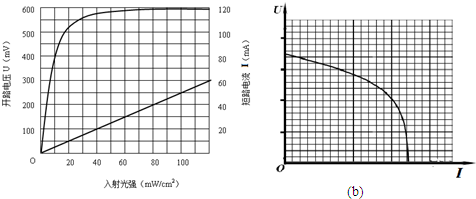

5、简答题  硅光电池的电动势与入射光强之间的特性曲线称为开路电压曲线，光电流强度与光照强度之间的特性曲线称为短路电流曲线，如图（a）所示，当入射光强足够大时，开路电压恒定约为______mV，此时硅光电池的等效内阻约为______Ω．

（1）入射光强从10mW/cm2开始逐渐增大的过程中，硅光电池的等效内阻将______
A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大
（2）如果将硅光电池串联一个滑动变阻器，实验测得它的伏安特性曲线为图（b）所示，那么变阻器的功率和变阻器两端的电压变化关系可能为______
