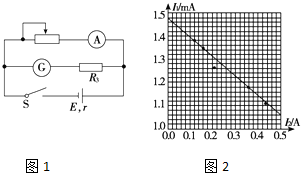

1、简答题  某同学要测量一节干电池的电动势和内阻．他根据老师提供的以下器材画出了如图1所示的原理图．

A．电压表V（15V，10kΩ）
B．电流表G（量程3.0mA，内阻Rg为10Ω）
C．电流表A（量程0.6A，内阻约为0.5Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～100Ω，1A）
F．定值电阻R3=990Ω
G．开关S和导线若干
（1）该同学没有选用电压表是因为______；
（2）该同学将电流表G与定值电阻R3串联，实际上是进行了电表的改装，则他改装的电压表对应的量程是______V；
（3）为了能准确地进行测量，同时为了操作方便，实验中应选用的滑动变阻器是______（填写器材前的字母编号）；
（4）该同学利用上述实验原理图测得以下数据，并根据这些数据绘出了如图2所示的图线，根据图线可求出干电池的电动势E=______V（保留3位有效数字），干电池的内阻r=______Ω（保留2位有效数字）．

参考答案：B

本题解析：

本题难度：简单

3、实验题  科学实验是人们认识自然的重要手段，电学实验中经常需要测量某负载的电阻。
（1）测电阻的方法有多种，现在有一只标有“220 V 100 W” 灯泡，它正常工作时的电阻为____Ω。若用多用电表中欧姆挡来测量这只灯泡的电阻，则测出的电阻应____灯泡正常工作时电阻（填“大于”“小于”或“等于”），这是因为_______。
（2）请您用下列器材设计一个实验，测定灯泡正常工作时的电阻值。
A．220 V交流电源
B．单刀双掷开关一只
C．电阻箱一只（0~999 Ω，额定电流1A）
D．交流电表一只（0-0.6 A）
E．导线若干
请在方框内画出电路原理图。

参考答案：（1）484；小于；灯泡电阻随温度变化而变化，温度越高电阻越大
（2）

本题解析：

本题难度：一般

4、选择题  如图所示，两个半径相同的半圆形轨道分别竖直放在匀强电场和匀强磁场中，轨道两端在同一高度上，轨道是光滑的而且绝缘，两个相同的带正电小球同时从两轨道左端最高点由静止释放，a 、b为轨道的最低点，则

[? ]
A．两小球到达轨道最低点的速度Va＞Vb
B．两小球到达轨道最低点时对轨道的压力Fa＞Fb
C．小球第一次到达a点的时间大于小球第一次到达b点的时间
D．在磁场中小球能到达轨道的另一端，在电场中小球不能到达轨道的另一端

参考答案：ABD

本题解析：

本题难度：一般

5、选择题  下列说法，正确的是（　　）
A．电源向外电路提供的电能越多，表示电动势越大
B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功
C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
D．电动势越大的电源，将其他形式的能转化为电能的本领越大

参考答案：BD

本题解析：

本题难度：简单
