1、实验题 (6分).如图所示,质量为M的滑块A放在气垫导轨B上,C为速度传感器,它能将滑块A滑到导轨最低点时的速度实时传送到计算机上,整个装置置于高度可调节的斜面上,设斜面高度为h.启动气源,滑块4自导轨顶端由静止释放,将斜面的高度、滑块通过传感器C时的对应速度记入表中.(g取9.8m/s2)
①要由此装置验证机械能守恒定律,所需的器材有速度传感器(带电源、计算机、导线),滑块,气垫导轨(带气源),
2、实验题 某同学设计了一个探究加速度a与物体所受合力F及质量m关系的实验,如图所示,图甲为实验装置简图.(交流电的频率为50 Hz)
(1)图乙为某次实验得到的纸带,根据纸带可求出小车的加速度大小为 m/s2.(保留两位有效数字)

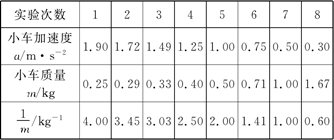

(2)保持砂和小砂桶质量不变,改变小车质量m,分别得到小车加速度a与质量m及对应的.数据如下表:
[来源:学
请在下图给出的方格坐标纸中画出a—图线,并根据图线求出小车加速度a与质量倒数之间的关系式是 .
(3)保持小车质量不变,改变砂和小砂桶质量,该同学根据实验数据作出了加速度a随合力F的变化图线,如下图所示.该图线不通过原点,其主要原因是 .
3、实验题 在《用单摆测定重力加速度》的实验中,某同学用刻度尺测出从悬点到摆球顶端的悬线长度为L,又用游标卡尺测出摆球的直径为d,则该单摆的摆长应为 。为使周期测量精确,计时起点应从摆球经过 开始。某同学在计时时,错将摆球完成30次全振动记为31次,则他测出的重力加速度值比真实值 (选填:“偏大”或“偏小”);另一同学实验时,将摆线的长作为摆长,其它测量精确,则他测出的重力加速度值比真实值 (选填:“偏大”或“偏小”)。
4、实验题 电磁打点计时器是测量 的仪器,电源应使用 ,工作电压应在______V以下;当电源频率是50Hz时,它每隔 _____秒打一次点。在使用打点计时器时,应先把打点计时器固定,让纸带穿过 ______,把复写纸片套在定位轴上,并且压在纸带上面。
5、实验题 用如图所示的实验装置验证机械能守恒定律,实验所用的电源为学生电源,输出电压为6V的交流电和直流电两种。重锤从高处由静止开始落下,重锤上拖着的纸带通过打点计时器打出一系列的点,对纸带上的点的痕迹进行测量,即可验证机械能守恒定律。
(1)下面列举出了该实验的几个操作步骤:
A.按照图示的装置安装器件;
B.将打点计时器接到电源的直流输出端上;
C.用天平测量出重锤的质量;
D.释放悬挂纸带的夹子,同时接通电源开关打出一条纸带;
