1、实验题  某同学用满偏电流为1mA, 内阻为100Ω的表头，设计了一个多量程多用电表。其内部结构示意图如图甲，表盘如图乙。电流表的量程分别为10mA和250mA，电压表的量程分别为10V和250V，测电阻档分别为×10Ω和×100Ω。则：
（1）多用电表功能选择开关s分别与“1”、“5”相接时，“1”对应的测量量和量程是：________，“5” 对应的测量量和量程是：________.
（2）若E1=1.5V，内阻不计.要使该多用电表功能选择开关s接“3”时测电阻的倍率为“×10Ω”，其中R3=_______Ω.
（3）若多用电表功能选择开关s分别接“2”、“3”、“6”时表头指针如图乙所示.此时电表的读数分别为_______， _________， _________。

参考答案：（1）“1”直流电流250mA，“5”直流电压10V；
（2）140Ω；（3）3.94~3.96mA,220Ω,97~98V；

本题解析：（1）本题考查万用表原理，当s接“1”或“2”为电流表，因为只有把灵敏电流表与定值电阻并联才能扩大到大量程的电流表，且并联的电阻越小量程越大，所以开关接“1”时为电流表，量程为250mA；开关接“5”或“6”时为电压表，且串联电阻越大量程越大，所以接5时为小量程10V（2）用万用表测电阻时应使指针指在中间最为准确，s接3时电路结构为，R1与R2串联后与电流表并联，并联后的电阻很小，当外电阻为150Ω时，指针只在中间，利用中值电阻即电路总电阻此时应为300Ω，电流表半偏电流为0.5mA，干路电流为5mA，电流表电压为0.05V，外电阻电压为0.75V，R3电压为0.7V，所以R3电阻为0.7V/0.005A=140Ω（3）开关s分别接“2”、“3”、“6”时，分别测量的是量程为10mA的电流、档位×10Ω的电阻、量程为250V的电压

本题难度：简单

2、实验题  如图所示的电路为用伏安法测量金属电阻R的电路图，当S接a时，电压表示数为2.7V，电流表示数为5.0mA，当S接b时，电压表示数为2.8V，电流表示数为4.0mA，那么为了较准确测量该电阻S应接于?点(填a或b)，该电阻测量值较准确的数值等于_______Ω，测量值比真实值_______（填偏大或偏小）。

参考答案：b 点 700欧?偏大

本题解析：略

本题难度：简单

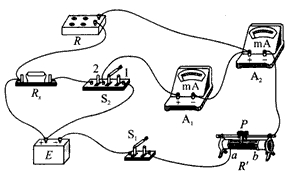

3、实验题  某同学利用图(a)所示的电路测量一定值电阻Rx的阻值，所用的器材有：
待测电阻Rx，阻值约为50 Ω
电流表A1，内阻r1约为20 Ω，量程50 mA
电流表A2，内阻r2约为4Ω，量程300 mA
电阻箱R，0-999.9Ω
滑动变阻器R"，0-20Ω
电源E，电动势3V，内阻很小
单刀单掷开关S1、单刀双掷开关S2、导线若干
请回答下列问题：
?
（1）在图(b)所示的实物图上画出连线；
（2）闭合S1，将S2掷于1，调节R"、R至适当位置，记下两表的读数I1、I2和电阻箱的阻值R1，为使两表的示数均超过量程的一半，R1可取____（填序号）；
A.0.5Ω
B.5.0Ω
C.50.0Ω
（3）闭合S1，将S2掷于2，调节R"、R至适当位置，记下两表的读数I1"、I2"和电阻箱的阻值R2，用测得的物理量表示待测电阻的测量值Rx=____。

参考答案：（1）
（2）B
（3）

本题解析：

本题难度：一般

4、实验题  用欧姆表测电阻时，如发现指针偏转角度太小，为了使读数的精度提高，应使选择开关拨到较?（选填“大”或“小”）的倍率档，重新测量，测量前必须先要进行?。如图所示为使用多用表进行测量时，指针在刻度盘上停留的位置，若选择旋钮在“50mA”位置，则所测量电流的值为?mA。

参考答案：（6分）大；调零；22.0（每空2分）

本题解析：指针偏转角度太小，说明待测电阻阻值较大，应使选择开关拨到较大的倍率档，每次换挡都需要欧姆调零，选择旋钮在“50mA”位置，说明电流表量程为50mA，所以示数为22.0mA
点评：难度较小，注意的是偏转角较小，说明电流较小，即电阻较大，电流和电压的档位不是倍率而是量程

本题难度：简单

5、选择题  两个相同的小量程电流表表头分别改装成两个电流表A1、A2.已知电流表A1量程大于A2的量程，改装好后把它们按图接入电路，则 (　　)

A．电流表A1的读数小于电流表A2的读数
B．电流表A1的读数等于电流表A2的读数
C．电流表A1的偏转角等于电流表A2的偏转角
D．电流表A1的偏转角小于电流表A2的偏转角

参考答案：C

本题解析：A1与A2并联，电压相同，由于A1量程大于A2，说明A1的内阻小于A2的内阻，故通过A1的电流大于A2，所以A对B错．将小量程电流表表头改装成较大量程的电流表，都是并联小电阻，因此两表头仍为并联关系，通过表头的电流相等，所以表头指针偏转相同，故正确答案选、C.
点评：本题关键要对电表的内部结构要了解：电流表是由表头与分流电阻并联；电压表是由表头与分压电阻串联．

本题难度：简单
