1、简答题  为了测量某电流表A的内阻（量程为50mA，内阻约10Ω），提供的实验器材有：
A．直流电压表V（0～3V，内阻约6kΩ）B．定值电阻R1（5.0Ω1A）
C．定值电阻R2（50.0Ω0.1A） D．滑动变阻器R（0～5Ω2A）
E．直流电源E（3V，内阻很小）F．导线、电键若干
（1）实验中定值电阻R．应选用______（选填“R1”或“R2”）；
（2）在如图虚线框内将实验电路原理图画完整；
（3）某同学在实验中测出7组对应的数据（见表）：

2、实验题  用伏安法测定一个待测电阻Rx的阻值（阻值约为200Ω），实验室提供如下器材：
电池组E：电动势3V，内阻不计
电流表A1：量程0 ~ 15mA，内阻约为100Ω
电流表A2：量程0 ~ 300μA，内阻为1000Ω
滑动变阻器R1：阻值范围0 ~ 20Ω，额定电流2A
电阻箱R2，阻值范围0 ~ 9999Ω，额定电流1A
电键S、导线若干
要求实验中尽可能准确地测量Rx的阻值，请回答下面问题：
①为了测量待测电阻两端的电压，可以将电流表__________（填写器材代号）与电阻箱串联，并将电阻箱阻值调到__________Ω，这样可以改装成一个量程为3.0V的电压表。
②在方框中画完整测量Rx阻值的电路图，并在图中标明器材代号。

③调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA，测得待测电阻Rx的阻值是________。本次测量存在一定的系统误差，考虑这个原因测量值比较真实值________（选填“偏大”或“偏小”）。

3、实验题  （10分）某实验小组设计如图甲所示电路探究硅光电池，给硅光电池加反向电压(硅光电池负极接高电势点，正极接低电势点)，探究其在无光照时的反向伏安特性．图中电压表V1量程选用3 V，内阻为6.0 kΩ；电压表V2量程选用15 V，内阻约为30 kΩ；R0为保护电阻；直流电源电动势E约为12 V，内阻不计．(硅光电池在无光照时不产生电能，可视为一电子元件)

①根据图甲，用笔画线代替导线，将图乙连接成完整电路．
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2.
(ⅰ)某次测量时，电压表V1示数如图丙，则U1＝?V，可算出通过硅光电池的反向电流大小为________mA(保留两位小数)．
(ⅱ)该小组测出大量数据，筛选出下表所示的9组U1、U2数据，算出相应的硅光电池两端反向电压Ux和通过的反向电流Ix(表中“－”表示反向)，并在坐标纸上建立Ix－Ux坐标系，标出了与表中前5组Ux、Ix数据对应的5个坐标点．请你标出余下的4个坐标点，并绘出Ix－Ux图线．

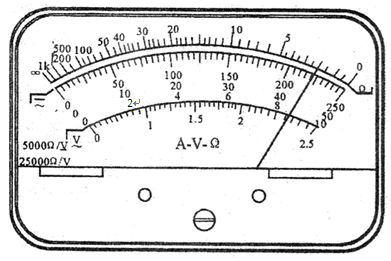

4、实验题  （6分）（1）如下图所示，某同学用多用电表欧姆档测量一个电阻阻值的示数和档位情况，则这个电阻的阻值约为__________Ω．为了测量得更精确些，该同学进行了第二次测量，请选择下面列出的有关步骤，并按先后顺序写出：__________________

A．将两表笔短接，电阻调零；
B．将两表笔分别跟被测电阻两端接触，观察指针位置，记下电阻值；
C．将面板上的旋钮旋至×10档；
D．将面板上的旋钮旋至×1k档；
（2）如果下图是该同学是用直流5mA挡测量电流，则电流为____________mA。

5、简答题  （1）图所示的电路，ab、cd、ef、gh四根导线中有一根是断的，其它三根导线及电源、电阻R1、R2、电键S都是好的，为了查出哪根导线断了，在电键S闭合的情况下，某同学准备将多用表的红表笔固定接在电源的正极a，再将黑表笔先后分别依次接b端、d端和f端，并观察多用表的示数，测量前该同学应将多用表调至______（将选项代号的字母填在横线上）．
A．欧姆挡?B．直流2.5V挡
C．直流10V挡? D．直流0.5A挡
（2）一只小灯泡，标有“3V?1.5w”字样．现要描绘小灯泡0～3V的伏安特性曲线．实验器材有：
A．最大阻值为10Ω的滑动变阻器
B．电动势为6V、内阻约为1.0Ω的电源
C．量程为0.6A、内阻约为1.0Ω的电流表Al
D．量程为3A、内阻约为0.1Ω的电流表A2
E．量程为3V、内阻约为6kΩ的电压表Vl
F．量程为15V、内阻约为10kΩ的电压表V2
G．开关、导线若干
①电压表应选用______；电流表应选用______．（将选项代号的字母填在横线上）

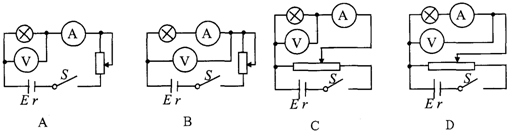

②在该实验中，设计了如图12所示的四个电路．为了减小误差，应选取的电路是______（将选项代号的字母填在横线上）

③以下是该实验的操作步骤：
A．将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路．
B．调节滑动变阻器触头的位置，保证闭合开关前使变阻器与小灯泡并联部分的阻值最大．
C．闭合开关，记下电流表、电压表的一组示数（U，I），移动变阻器的滑动触头，每移动一次记下一组（U，I）值，共测出12组数据．
D．按所测数据，在坐标纸上描点并将各点用直线段连接起来，得出小灯泡的伏安特性曲线．
指出以上步骤中存在错误或不妥之处：______．
