1、填空题  图（1）所示为某实验的实验电路．

①为了粗测“2.5V0.6W”小电珠的电阻，必须将______断开．把多用电表选择开关旋转到“______Ω”挡；进行欧姆调零后，将红、黑表笔分别与小电珠两极相接触，测得小电珠的阻值如图（2）所示，其读数为______Ω．
②将选择开关置于直流电压档，闭合S1、S2，此时测得的是______两端电压．
③为了测量小电珠的电流，应将选择开关置于直流电流档，闭合开关______，断开开关______，然后将红、黑表笔分别接S2的左、右接线柱．

参考答案：①欧姆表测量电阻时，应该将该电阻从外电路断开，要测量小灯泡电阻，要断开开关S2；
小灯泡的电阻只有几个欧姆，选择“×1”挡位；
欧姆表读数=表盘读数×倍率=8Ω×1=8Ω；
②将选择开关置于直流电压档，闭合S1、S2，由于红表笔与黑表笔与小灯泡并联，故测量的是小灯泡的电压；
③为了测量小电珠的电流，应将选择开关置于直流电流档，要将电流表串接到电路中，故可以断开S2，闭合开关S1，后将红、黑表笔分别接S2的左、右接线柱．
故答案为：
①S2（填“S1和S2”也可），×1，8Ω；
②小电珠（填L也可）；
③S1，S2．

本题解析：

本题难度：一般

2、实验题  用伏安法测一节干电池的电动势ε和内电阻r，所给的器材有:

(A)电压表V:0—3—15V；
(B)电流表A:0—0.6—3A；
(C)滑动变阻器R1(总电阻20Ω)；
(D)滑动变阻器R2(总电阻100Ω)；
以及电键S和导线若干.

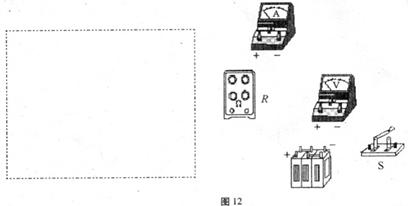

小题1:画出实验电路图(标明变阻器规格).
小题2:如图所示的U-I图上是由实验测得的7组数据标出的点，已知4点和7点刚好落在坐标纸交线上。请你完成图线，并由图线求出ε=_? _______V，r=_____ ___Ω.
实验电路图

参考答案：
小题1:电路如图所示 （图和R1?全对得4分）（ 滑动变阻器选R1）

小题2:1.5，0.5?（各2分）

本题解析：（1）根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
（2）用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为 0-3V；
为了调节方便并能减小误差，故变阻器应选用R1；

（2）根据数据点位置完成U-I图线，由图可知，电动势为1.5V；图象的斜率为：r==0.50Ω；

点评：本题考查测电动势和内阻实验的数据处理，注意要结合公式理解图象的斜率及截距的含义．

本题难度：一般

3、选择题  图是两个电源的路端电压与电流的关系图线，由图线可知：

A．两电源电动势不等，且
B．两电源电动势相等
C．两电源内电阻不等，且
D．两电源内电阻相等

参考答案：ABC

本题解析：U-I图像与纵坐标的截距表示电源电动势，所以两电源电动势相等，A错误，B正确，图线与横坐标的截距表示短路电流，所以电源内阻，故，C正确，D错误，
点评：做本题的关键是对图像的纵横截距的物理意义的理解

本题难度：简单

4、计算题  某同学用多用电表的“×10 Ω”挡测电阻，他的主要操作步骤如下：
A．将选择开关拨至“OFF”位置
B．把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零刻度上
C．把选择开关置于“×10 Ω”挡
D．把两表笔分别与待测电阻的两端相接触并读数
