1、实验题  在用电流场模拟静点场描绘电场中等势线的实验中，如图所示，abcde为电极AB连线上的5个等间距的基准点，df的连线与AB连线垂直。若电流表的两表笔分别接触df两点时，电流表指针反偏（电流从红表笔流进时，指针正偏），由此可知电流表的红表笔接在了_____点；此时，要使指针指在零刻线，应将接触f点的探针（即表笔）向______移动（填“左”或“右”）。

参考答案：?d?，?右

本题解析：此题涉及电学实验描绘电场中的等势线。等量异种电荷电场线如图所示

电流表指针反偏，则电流从黑表笔流入，即红表笔接触点的电势低，即d点，要使指针指在零刻线，即两表笔电势相等，需要应将接触f点的探针（即表笔）向右移动。本题考查实验操作，需要借助于等势面进行判断，有一定难度。

本题难度：一般

2、计算题  （1）（5分）某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为__________mm。

（2）（13分）右图为一电学实验的实物连线图。该实验可用来测量待测电阻Rx的阻值(约500Ω). 图中两具电压表量程相同, 内阻都很大. 实验步骤如下：

①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端。
②合上开关S。
③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转。
④记下两个电压表和的读数U1和U2。
⑤多次改变滑动变阻器滑动头的位置，记下和的多组读数U1和U2。
⑥求Rx的平均值。
回答下面问题：
（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。

（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为Rx=___________。
（Ⅲ）考虑电压表内阻的影响, 用U1、U2、R0、的内阻r1、的内阻r2表示Rx的公式为Rx=__________________。

参考答案：（1）4.593? (4.592到4.594均可)
（2）（I）电路原理图如图所示?（6分，其中分压电路3分，除分压电路外的测量部分3分）

（II）?（3分）
（III）?（4分）

本题解析：（II）由电流关系可知，所以。
（III）由电路中电流关系有：，所以。

本题难度：一般

3、实验题  某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。
（1）现有电源（4V,内阻可不计）,滑动变阻器（0～50Ω,额定电流2A）,开关和导线若干以及下列电表
A. 电流表（0～0.6 A,内阻约0.125Ω）? B. 电流表（0～3 A,内阻约0.025Ω）
C.电压表（0～3 V,内阻约3 kΩ）? D.电压表（0～15 V,内阻约15 kΩ）

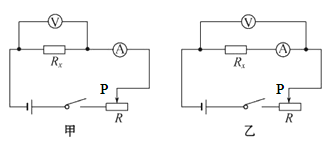

为减小测量误差,在实验中,电流表应选用　　　,电压表应选用　　　（选填器材前的字母）;实验电路应采用图中的　　　?（选填“甲”或“乙”）。

（2）接通开关,改变滑动变阻器滑片P的位置,并记录对应的电流表示数I、电压表示数U。某次电表示数如图所示,可得该电阻的测量值Rx =　　　　Ω。

（3）若在（1）问中选用甲电路,产生误差的主要原因是　　　;若在（1）问中选用乙电路,产生误差的主要原因是　　　。（选填选项前的字母）
A.电流表测量值小于流经Rx的电流值
B.电流表测量值大于流经Rx的电流值
C.电压表测量值小于Rx两端的电压值
D.电压表测量值大于Rx两端的电压值

参考答案：（1）A? C?甲?（2）5.2?（3）? B? D

本题解析：（1）由于电动势为4v，待测电阻约为，电流最大值约为0.8A，电流和电压最大值都不到BD的三分之一，为了减少误差，最好使用电流表A，电压表C，据，应把电流表接成外接，故选电路图甲；（2）据电表所示，电压为,电流为，则待测电阻阻值为：；（3）在甲图中的误差原因是电压表的分流作用，使测量电流大于实际电流，即选项B；乙图中误差原因是电流表的分压作用，使电压测量值大于实际电压，，即选项D。

本题难度：一般

4、实验题  （8分）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路．

（1）实验时，应先将电阻箱的电阻调到__? ▲? _．（选填“最大值”、“最小值”或“任意值”）
（2）改变电阻箱的阻值R，分别测出阻值=10的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是? ▲?．（选填“1”或“2”）

参考答案：（1）最大值；（2）2；（3）

本题解析：本题考查闭合电路欧姆定律、电阻箱的使用、数据的处理等知识。为了保护电阻和电表，要使得开始时电路的电流最小，因此电阻箱的阻值要调至最大值；第一组数据对整个电路的电流和电压影响很小，读数不明显，而第二组数据避免了这个问题。由闭合电路欧姆定律可以得到,变换关系式得，则,解得；截距，代入E的结果解得。

本题难度：一般

5、实验题  （共10分）实验室测一节干电池的电动势E和内电阻r。
①先用多用电表估测电动势E。将选择开关旋至直流2.5V档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图甲所示，则此时多用表的读数为_______V。

②再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图乙所示。请你用实线代替导线在图丙中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大。
③由实验测得的7组数据已在图丁的U-I图上标出，请你完成图线。由图像可得：
E＝____________V（保留三位有效数字），r＝____________Ω（保留两位有效数字）。

参考答案：（1）1.45±0.01 （2）见下图?（3）见下图? 1.49±0.01? 1.0～1.1

本题解析：（1）直流2.5v应该读取中间刻度线，多用电表的直流交流电流直流电压都读取中间刻度线示数，交流电压对最下面的刻度线。刻度线共计50格，指针对应29格，量程为2.5v，因此示数为
（2）答案见图。滑动变阻器接线串联，一上一下接线，而且告诉我们向右滑动阻值变大，说明左端接下接线柱。
（3）电压表测量路端电压，电流表测量干路总电流，那么路端 电压和电流的图像中，与纵轴的交点表示电流等于0时的路端电压，此时内电压等于0，路端电压等于电动势，即与纵轴交点表示电动势，所以，图像的斜率表示内阻，即也就是图像斜率，注意纵轴是从1.10开始的

本题难度：一般
