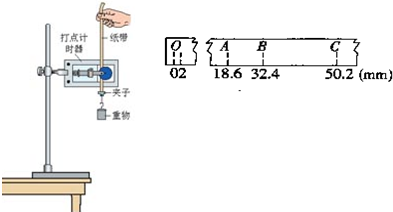

1、简答题 如图为验证机械能守恒定律的实验装置示意图．现有的器材为：带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平．回答下列问题：
（1）为完成此实验，除了所给的器材，还需要的器材有______．（填入正确选项前的字母，有选错或不答的得0分）
A．刻度尺?B．秒表
C．低压直流电源?D．低压交流电源
（2）若实验中所用重锤质量m=1.0kg，打点纸带如图所示，打点时间间隔为0.02s，则记录B点时，重锤的速度vB=______m/s，重锤动能EKB=______J．从开始下落起至B点，重锤的重力势能减少量是______J．（取g=9.8m/s2，本题结果保留两位有效数字，图8中数据是从起始点O到各点的距离）
2、简答题 （1）甲、乙都是使用电磁打点计器验证机械能守恒定律的实验装置图．
①较好的装置是______?（填“甲”或“乙”）．
②打点汁时器必须接______（填“髙压”或“低压”）交流电源．
③丙图是采用较好的装置进行实验的，打点清晰，无漏点，如果发现第1、2两点之间的距离大约为4mm，这是因为实验时______；如果出现这种情况，则打第6点时重物的重力势能与动能的关系为______（选填序号）：
A．mgl=
?B．mgl＞?C．mgl＜
（2）用伏安法测一节干电池的电动势E和内电阻r，器材有：电压表
：0-3-15V；电流表
：0-0.6-3A；变阻器R1（总电阻20Ω）；以及电键S和导线若干．

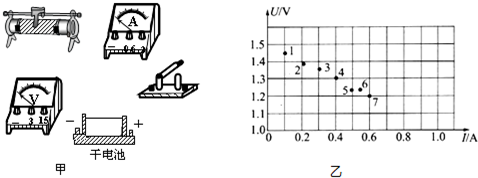

①根据现有器材设计实验电路并连接电路实物图甲，要求滑动变阻器的滑动头在右端时，其使用的电阻值最大．
②由实验测得的7组数据已在图乙的U-I图上标出，请你完成图线，并由图线求出E=______，r=______Ω（保留两位有效数字）．
③下表为另一组同学测得的数据．可以发现电压表测得的数据变化很小，将影响实验结果的准确性，电压表读数变化很小的原因是：______．
