参考答案：对整体分析，整体受总重力和拉力，则F1=2G．
隔离对下面磁铁分析，受到重力、拉力和上面磁铁对它的斥力．有：F2=G+F＞G．故B正确，A、C、D错误．
故选B．

本题解析：

本题难度：简单

2、简答题  如图，绳CO与竖直方向成300，O为一轻质滑轮，物体A与B用跨过定滑轮的细绳相连且保持静止，已知B所受的重力为100N，地面对B的支持力为80N，
求：（1）物体B与地面间的摩擦力；
（2）物体A的重力；
（3）绳CO的拉力．

参考答案：（1）对滑轮受力分析，受CO绳子的拉力F3，AO和BO绳子的拉力F1、F2，如图



由于是定滑轮，故AO和BO绳子的拉力F1、F2相等，则根据平行四边形定则可知其合力一定在角平分线上；
又根据三力平衡条件，拉力F1、F2的合力一定与CO绳子的拉力F3等大、反向、共线；
故BO绳子与竖直方向的夹角为60°；

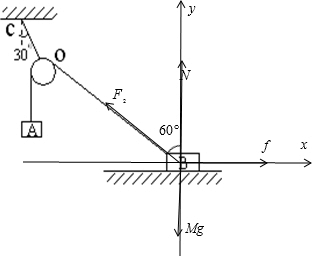

再对物体B受力分析，受重力Mg、BO绳子的拉力（大小等于F2）、地面的支持力N和向右的静摩擦力f，如图



根据平衡条件并结合正交分解法，有
x方向：F2sin60°=f
y方向：F2cos60°+N=Mg
解得
F2=40N
f=20

本题解析：

本题难度：一般

3、简答题  如图所示，P、Q为水平面内平行放置的光滑金属长直导轨，间距为0.5m，处在竖直向下、磁感应强度大小B1=0.5T的匀强磁场中．导体杆ef垂直于P、Q放在导轨上，在外力作用下向左做匀速直线运动．质量为0.1kg的正方形金属框abcd置于竖直平面内，其边长为0.1m，每边电阻均为0.1Ω．线框的两顶点a、b通过细导线与导轨相连．磁感应强度大小B2=1T的匀强磁场垂直金属框abcd向里，金属框恰好处于静止状态．不计其余电阻和细导线对a、b点的作用力，g=10m/s2，求：
（1）通过ab边的电流Iab是多大？
（2）导体杆ef的运动速度v是多大？

参考答案：（1）设通过正方形金属框的总电流为I，ab边的电流为Iab，dc边的电流为Idc，有：Iab=34I
Icd=14I
金属框受重力和安培力，处于静止状态，有：mg=B2IabL2+B2IdcL2
联立三式解得：Iab=3mg4B2L2=34×1×0.1=7.5A
（2）由（1）可得：I=mgB2L2
设导体杆切割磁感线产生的电动势为E，有：E=B1L1v
设ad、dc、cb三边电阻串联后与ab边电阻并联的总电阻为R，则：R=34r
根据闭合电路欧姆定律，有：I=ER
联立解得：v=3mgr4B1B2L1L2=3×1×0.14×0.5×1×0.5×0.1=3m/s
答：（1）通过ab边的电流Iab是7.5A．
（2）导体杆ef的运动速度v是3m/s．

本题解析：

本题难度：一般

4、选择题  如图，光滑斜面固定于水平面，滑块A、B叠放后一起冲上斜面，且始终保持相对静止，A上表面水平．则在斜面上运动时，B受力的示意图为（　　）
A．

B．

C．

D．
