1、简答题  德国科学家伦琴由于发现X射线而获得1901年的诺贝尔奖。下图是产生X射线的装置—X射线管，其灯丝K加热后发射出的电子，经高电压加速后，打到重金属阳极A上，发出X射线。一种X射线是由高速电子与靶原子碰撞时骤然减速产生的辐射，高速电子骤然减速时把它的动能的一部分或全部，以光子的形式辐射出去，即X射线。
(1)在图中的X射线管上标出，加速电压的正负极。
(2)如果要产生波长为（）的X射线，加速电压至少应是多少？(结果要求2位有效数字。普朗克常量，真空中的光速。)

2、填空题  铝的逸出功是4.2eV，现在用波长200nm的光照射铝的表面．
（1）光电子的最大初动能是______；
（2）遏止电压是______．

3、选择题  用不同频率的光分别照射钨和锌的表面而发生光电效应，可得到光电子最大初动能Ek随入射光频率ν变化的Ek－ν图象．已知钨的逸出功是3.28 eV，锌的逸出功是3.34 eV，若将二者的图线画在同一个Ek－ν坐标图中，用实线表示钨，虚线表示锌，则能正确反映这一过程的是图中的(　　)
???

4、填空题  如图所示，平行金属板电容器上极板原带有负电，下极板接地，有一带电微粒悬浮在极板间．己知绿光刚好能使该金属发生光电效应．现让红光、紫光分别照射在上级板上．则下列说法正确的是
?
A．红光照射过程中，带电粒子不发生运动，极板问不产生磁场
B．红光照射过程中，带电粒字向下运动，极板间产生磁场
C．紫光照射过程中，带电粒子不发生运动，极板间不产生磁场
D．紫光照射过程中，带电粒子向下运动，极板问产生磁场

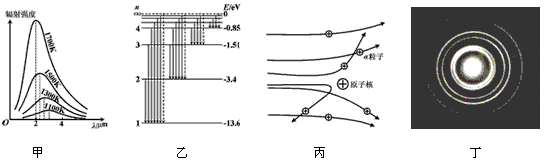

5、选择题  下列四幅图涉及到不同的物理知识，其中说法错误的是（ ? ）
