1、选择题  如图所示，在水平面内的直角坐标系xOy中有一光滑固定金属导轨AOC，其中曲线导 轨OA满足方程y="isinkx" ，0C导轨与x轴重合,整个导轨处于竖直向上的

2、简答题  如图所示，平行导轨竖直放置，上端用导线相连，中间跨接的金属棒与导轨组成闭合回路。水平虚线L1、L2之间存在垂直导轨所在平面向里的磁场，磁感应强度的变化规律是

B2=B02 (1+ky），其中B0和k 为已知量，y 为磁场中任一位置到Ll的距离．金属棒从L2 处以某一速度向上运动进人磁场,经过L1时其速度为刚进人磁场时速度的一半，返回时正好匀速穿过磁场．已知金属棒在导轨上滑动时所受的摩擦力和重力之比为5 :13 ，重力加速度为g ，导轨上单位长度的阻值是恒定的，其余的电阻不计．求：
( 1 ) Ll 到导轨上端的距离
( 2 ）金属棒向上运动进人磁场的初速度与向下运动进人磁场的速度之比．
( 3 ）金属棒向上刚进人磁场的加速度的大小．

3、选择题  如图,虚线所示的范围内有一匀强磁场，磁场方向垂直纸面向里，矩形线框abcd沿水平方向并自左向右匀速通过磁场．当线框通过图中①、②、③位置时，线框内的感应电流分别为i1、i2、i3，则（?）

A．i1＞i3,i2=0
B．i1＜i3, i2=0
C．i1=i3＜i2
D．i1=i3, i2="0"

4、简答题  如图所示，在磁感应强度为0.2 T的匀强磁场中，长为0.5 m的导体棒AB在金属框架上以10 m/s的速度向右滑动，R1=R2="20" Ω，其他电阻不计，则流过导体棒AB的电流是A.

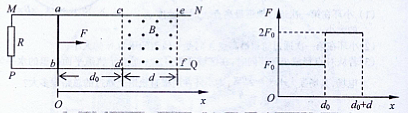

5、选择题  如图所示，光滑的平行水平金属导轨MN、PQ相距L，在MP之间接一个阻值为R的电阻，在两导轨间cdfe矩形区域内有垂直导轨平面竖直向上、宽为d的匀强磁场，磁感应强度为B。一质量为m、电阻为r、长度也刚好为L的导体棒ab垂直放在导轨上，与磁场左边界相距d。现用一个水平向右的力F拉棒ab，使它由静止开始运动，其ab离开磁场前已做匀速直线运动棒ab与导轨始终保持良好接触，导轨电阻不计，F随ab与初始位置的距离x变化的情况如图所示，F0已知。下列判断正确的是：

A．棒ab在ac之间的运动一定是匀加速直线运动
B．棒ab在ce之间不可能一直做匀速运动
C．棒ab离开磁场时的速率为
D．棒ab经过磁场的过程中，通过电阻R的电量为
