高考物理试题《电阻和欧姆定律》考点强化练习（2018年练习版）(六)
 参考答案：C 本题解析：Uab=0表明bcda中有开路，Ubc=0表明cdab中有开路，Ucd=4V，说明dabc段是通的，综合知断路出现在cd段，故选C. 本题难度：一般 2、选择题 如图，三只电表的接法和示数都正确的,合理的示数是 |
参考答案：A
本题解析：对于A而言，如果①为2.00V，则电源电压为2V，②为1.00A，它是干路电流，③为0.50 A，它是支路电流，干路电流大于支路电流，故是合理的，A正确；
B中①为1.00V，则电源电压为1V，②为0.50 A，③如果为2.00V的话，则说明电源电压又是2V，故是不合理的，B不对；
C中是支路电流大于干路电流，故不正确；D中如果①是电流表的话，则电源处于短路状态，是不正确的，故也不对。
考点：电压表、电流表的连接，串、并联电路中电流、电压的特点。
本题难度：一般
3、实验题 一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线
A．电源E：电动势为3.0V，内阻不计
B．电压表V1：量程为0~3V，内阻约为1
C．电压表V2：量程为0~15V，内阻约为4
D．电流表A1：量程为0~3A，内阻约为0.1
E. 电流表A2：量程为0~0.6A，内阻约为0.6
F. 滑动变阻器R1：最大阻值为10Ω，额定电流为1.0A
G. 滑动变阻器R2：最大阻值为150Ω，额定电流为1.0A
H. 开关S，导线若干
① 实验中使用的电压表应选用 ；电流表应选用 ；滑动变阻器应选用 （请填写选项前对应的字母）．

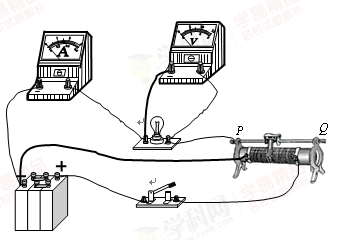

② 实验中某同学连接实验电路如图所示,请你不要改动已连接的导线，在下面的实物连接图中把还需要连接的导线补上．闭合开关前，应使变阻器滑片放在最?（填“左”或“右”）端．
③.实验中得到的其中一组电压表与电流表示数如图所示,请将该组数据标记在U-I坐标中,其余实验数据已标记在坐标中,请你画出小灯泡的U-I图线．并简述该图线不是直线的主要原因?
的电池两端，则小灯泡的实际功率约为?W（保留两位有效数字）．参考答案：①B, E,F?②如下图?最左端?③图像如下右图?：灯丝电阻（率）随温度升高而增大(图2分,空1分) ④0.44±0.02W(3分)
本题解析：①小灯泡的额定电压为2.0V，额定电流约为0.5A，为读数方便和准确，电压表量程选择
，电流表量程选择
，即电压表选择B，电流表选择E。描绘伏安特性曲线，滑动变阻器选择分压式，所以 滑动变阻器选择阻值小的即F。②滑动变阻器选择分压式，而待测灯泡电阻约为
,根据
，电流表选择外接，具体电路见答案。闭合开关前，灯泡电压为0，即电压从0开始调节，滑片移动到最左端，灯泡被短路。③描点作图见答案。
图像斜率代表电阻，随功率变大温度升高，电阻变大，即图像斜率变大，所以图像不是直线。④设灯泡电压为
电流为
，则有
，结合上面的图像可得
，电流
，功率
。
本题难度：一般
4、填空题 两根同种材料的电阻丝，长度之比为1：5，横截面积之比为2：3，则它们的电阻值之比为______．将它们串联后接入电路中，则它们两端电压之比为______，电流之比为______；如果将它们并联后接入电路中，则它们两端电压之比为______，电流之比为______．
参考答案：由R=ρLS可知，电阻之比与长度成正比，与横截面积成反比，故电阻之比为：R1R2=L1S2L2S1=310；
串联电路中电流处处相等，故电流之比为1：1；
由欧姆定律U=IR可知，U1U2=R1R2=310；
并联接入电路中时，两电器两端的电压相等，即比值为1：1；
则由I=UR可知，电流之比I1I2=R2R1=103；
故答案为：3：10 3：10 1：1 1：1 10：3
本题解析：
本题难度：一般
5、实验题 在《描绘小灯泡的伏安特征曲线的实验》中，采用上述电路，实验中误差引起的原因是：_____________，实验描给出来的图线是一条___线，表明小灯泡的电阻随灯泡两端电压的增加而______。
参考答案：电压表分流 ；曲；增大
本题解析：实验中误差引起的原因是电压表分流；因为金属的电阻随温度升高而增大，故实验描给出来的图线是一条曲线；小灯泡的电阻随灯泡两端电压的增加而增大.
考点：描绘小灯泡的伏安特征曲线。
本题难度：一般
