1、简答题  在互相垂直的匀强磁场和匀强电场中固定放置一光滑的绝缘斜面，其倾角为θ．设斜面足够长，磁场的磁感应强度为B，方向垂直纸面向外，电场方向竖直向上，如图所示．一质量为m、带电量为q的小球放在斜面的最高点A，小球对斜面的压力恰好为零．在释放小球的同时，将电场方向迅速改为竖直向下，电场强度的大小不变，重力加速度为g．求：
（1）电场强度的大小；
（2）小球沿斜面下滑的速度v为多大时，小球对斜面的压力再次为零；
（3）小球从释放到离开斜面共经过多长时间？

2、实验题  要求使用个数最少的仪器，尽可能精确地测量一个电流表的满偏电流。有以下的可供选择的器材及导线若干。
A．待测电流表：满偏电流约700～800μA，内阻约100Ω，刻度均匀，总格数为N
B．电流表：量程0.6A，内阻为0.1Ω
C．电压表：量程3V，内阻3kΩ
D．滑动变阻器：最大阻值200Ω
E．电源：电动势3V，内阻1.5Ω
F．电键
（1）在虚线方框内画出实验电路图，并在每个选用的仪器旁标出题目所给的字母序号；

（2）测量过程中测出多组数据，其中一组数据中待测电流表的指针偏转了n格，可算出电流表的满偏电流Ig=_______________，式中除N、n外，其它字母符号代表的物理量分别是__________________________________________________________________。

3、填空题  在“练习使用多用电表”实验中，测量电阻时，多用电表选择电阻挡“×100”倍率，若指针偏转角度太大（如图所示），说明选择倍率____________（选填“偏大”或“偏小”），应改选“×____________”倍率。在变换到另一个倍率后，一定要重新____________（选填“机械调零”或“欧姆调零”）。当测量另一电阻时选择“×1”倍率，表针指在欧姆刻度“20”处，则待测电阻阻值为____________Ω。

4、简答题  如图所示，AB间存在方向与竖直成45°角斜向上的匀强电场E1，BC间存在竖直向上的匀强电场E2，AB间距为0.2m，BC间距离为0.1m，C为荧光屏，质量m=1.0×10-3kg，电量q=+1.0×10-2C的带电粒子由a点静止释放，恰好沿水平方向经过b点到达荧光屏的O点，若在BC间再加方向垂直纸面向外大小B=1.0T的匀强磁场，粒子经b点偏转到达荧光屏的O′点（未画出）．取g=10m/s2．求：
（1）E1的大小
（2）加上磁场后，粒子由b到点O′点电势能的变化量．

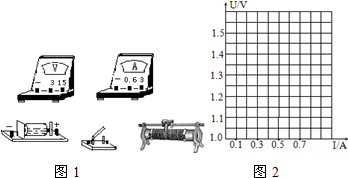

5、简答题  用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别约为0.3Ω和，如图1为所需的器材．

（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其接入电路的电阻值最大．
（2）一位同学记录的6组数据见下表，试根据这些数据在图2中画出U-I图线，根据图线求出电池的电动势______V，内阻______．
