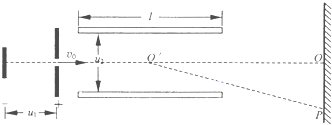

1、简答题  如图所示为电子显示仪器（如示波器）的核心部件．如图所示，左边部分为加速装置，阴极产生的热电子（电荷量为e，质量为m）由静止开始经加速电压μ1加速后，进入板长为l，间距为d，直流电压为μ2的偏转电场区域，偏转区域右侧为荧光屏，电子轰击荧光屏能够显示出光斑P．依据上述信息，求：
（l）电子离开加速电场时的速度大小；
（2）电子离开偏转电场时的速度与进入时速度的夹角的正切值；
（3）若把某时刻做为计时起点t=0，从该时刻起显示屏由静止开始向左做加速度为a的匀加速直线运动，试定量说明光斑在屏上的运动性质．

参考答案：（1）电子在加速电场中，根据动能定理得，eu1=12mv2；①
则得：v=

本题解析：

本题难度：一般

2、选择题  多选

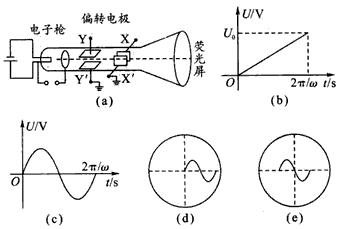

如图(a)所示是示波管的原理图，它是由电子枪、竖直偏转电极YY"、水平偏转电极XX"和荧光屏组成。电子枪发射的电子打在荧光屏上将出现亮点，不加任何电压时，电子打在荧光屏的中心。若亮点很快移动，由于视觉暂留关系，能在荧光屏上看到一条亮线，现加上频率较高的偏转电压，则（ ? ）

A．如果只在偏转电极XX"上加如图(b)所示的电压，应观察到一条水平亮线
B．如果只在偏转电极YY"上加如图(c)所示U=Umsinωt的电压，应观察到一条正弦曲线如图(d)
C．如果在偏转电极YY"上加如图(c)所示U=Umsinωt的电压，同时在偏转电极XX"上加如图(b)所示的电压，应观察到一条正弦曲线如图(e)
D．如果在偏转电极YY"上加如图(c)所示U=Umsinωt的电压，同时在偏转电极XX"上加如图(b)所示的电压，应观察到一条正弦曲线如图(d)

参考答案：AD

本题解析：

本题难度：一般

3、选择题  某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑? (　　)．　　　　　　　　　　　　　　　　　　
A．竖直位移旋钮
B．水平位移旋钮
C．聚焦调节旋钮
D．辅助聚焦旋钮

参考答案：AB

本题解析：可能是XY位移旋钮，没有调节好，故需要旋转竖直位移旋钮和水平位移旋钮，AB正确，CD错误
故选AB
点评：关键是对示波器上各个旋钮的功能正确理解，基础题，比较简单

本题难度：一般

4、选择题  示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间变化的情况．电子经电压u1加速后进入偏转电场．下列关于所加竖直偏转电压u2、水平偏转电压u3与荧光屏上所得的图形的说法中不正确的是（ ? ）


A．如果只在u2上加上甲图所示的电压，则在荧光屏上看到的图形如图（a）
B．如果只在u3上加上乙图所示的电压，则在荧光屏上看到的图形如图（b）
C．如果同时在u2和u3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图（c）
D．如果同时在u2和u3上加上甲、乙所示的电压，则在荧光屏上看到的图形如图（d）

参考答案：C

本题解析：

本题难度：简单

5、选择题  若将变压器输出的交流信号按图所示与示波器连接，对示波器调节后，在荧光屏上出现的波形应为下图所示四种波形中的? (　　)．

参考答案：C

本题解析：因为交流电的大小和方向做周期性变化，所以如果没有二极管时，应为完整的正弦波图像，但是因二极管具有单向导电性，一个周期内只有半个周期的电压通过，故只有C选项正确
故选C
点评：本题的关键是知道二极管具有单向导电性，

本题难度：一般
