1、简答题 如图甲所示，水平放置的平行金属板A和B间的距离为d，金属板长L=2
d，B板的右侧边缘恰好是倾斜挡板NM上的一个小孔K，现有质量为m、带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO′的速度v0不断射入，不计粒子所受的重力．
（1）若在A、B板间加一恒定电压U=U0，则要使粒子穿过金属板后恰好打到小孔K，求U0的大小；
（2）若在A、B板间加上如图乙所示的电压，电压为正表示A板比B板的电势高，其中T=，且粒子只在0～时间内入射，则能打到小孔K的粒子在何时从O点射入？
2、实验题 在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验。
电压表V1：量程3V，内阻约为900 Ω
电压表V2：量程10 V，内阻约为3 kΩ
电流表A：量程60 mA，内阻约为5 Ω
电源E1：电动势1.5 V，内阻约为0.2 Ω
电源E2：电动势4.5 V，内阻约为0.4 Ω
滑动变阻器（最大阻值为10 Ω）、粗细均匀的同种电阻丝、开关、导线和刻度尺
其主要实验步骤如下：
A．选取图中器材，按示意图连接电路
B．用伏安法测定电阻丝的阻值R
C．用刻度尺测出电阻丝的长度L
D．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C
E．处理数据，根据下列测量结果，找出电阻丝阻值与长度的关系
为使实验尽可能准确，请你对上述步骤中画线处加以改进。
①___________________________________________；
②___________________________________________。
3、实验题 给你一个电压表、一个电阻箱、电键及导线等，如何根据闭合电路欧姆定律测出一节旧干电池的电动势和内电阻。
（1）画出电路图。
（2）实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到图（甲）所示为?时，电压表的读数如图（乙）所示是?V。
（3）根据以上实验数据，可以算出该节干电池的电动势E ＝?V，内电阻r＝?Ω。? ?高#考#资#源#
4、填空题 （1）在测定金属电阻率的实验中，用螺旋测微器测量一金属丝的直径，螺旋测微器的示数如图所示，该金属丝的直径为______．用欧姆表粗略测得该金属丝的电阻约为2Ω，另外，实验室内还提供了下列器材供重新测定该金属丝的电阻使用：
A．电源E（电动势为3.0V，内阻不计）
B．电压表V（量程为0～3.0V，内阻约为2kΩ）
C．电流表A（量程为0～0.6A，内阻约为1Ω）
D．滑动变阻器R（最大阻值10Ω，额定电流2.0A）
E．开关S一个，导线若干
为获得尽可能高的实验精度，请你利用上述器材设计一个测定金属丝电阻的实验电路，并把实验原理图画出来．
（2）为研究某一电学元件的导电规律，将该元件两端的电压、元件中的电流及通电时间记录在下表中，通过分析表中数据可以判断出该元件所用的材料是______（填“金属”或“半导体”）．
| 通电时间?t/s | 5 | 10 | 15 | 20 | 25 | 30
电压?u/v
0.40
0.62
1.02
1.26
1.52
1.64
电流?i/m?A
0.20
0.43
0.81
1.82
2.81
3.22
|

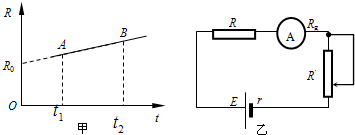

（3）如图甲是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R0表示0℃时的电阻，k表示图线的斜率．若用该电阻与电池（电动势E、内阻r）、电流表A（内阻Rg）、滑动变阻器R′串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．使用“金属电阻温度计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t1＜t2，则t1的刻度应在t2的______侧（填“左”或“右”）；在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R0、k等物理量表示所测温度t与电流I的关系式t=______．
5、计算题 如图所示，相距为d的平行金属板A、B竖直放置，在两板之间水平放置一绝缘平板，有一质量m、电荷量q（q>0）的小物块在与金属板A相距l处静止。若某一时刻在金属板A、B间加一电压
，小物块与金属板只发生了一次碰撞，碰撞后电荷量变为-q/2并以与碰前大小相等的速度反方向弹回。已知小物块与绝缘平板间的动摩擦因数为μ，若不计小物块电荷最对电场的影响和碰撞时间，则：
（1）小物块与金属板A碰撞前瞬间的速度大小是多少？
（2）小物块碰撞后经过多长时间停止运动？停在何位置？
