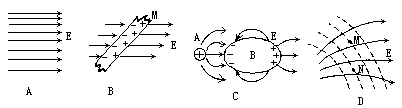

参考答案：A这种电场线不存在；B电场线应该和等势面(也即导体表面)不垂直；
C电场线起于正电荷终止于负电荷，这个关系只适用于孤立电荷之间；
D此图错误有三处：①沿电场线方向电势应降低，不可能②电场线与等势面应相垂直．③由于电场线分布不均匀，等势面也不可能均匀分布．而应是电场线密集处，等势面也密集，即等电势差的等势面之间距离小．

本题解析：解题过程 A 设想有一检验电荷q，沿着下图所示的a→b→c→d路径移动一周回到a点的整个过程中电场力将做正功．显然这与电场力做功只与始、未位置有关，而与路径无关这一基本特点不符，故这种电场线不存在．B 静电平衡时，电场中的导体应为等势体，表面为等势面．而电场线应该和等势面(也即导体表面)相垂直．显然B图有悖上述规律．C 静电平衡时，导体是等势体．导体上两部分之间不可有电场线相联．电场线起于正电荷终止于负电荷，这个关系只适用于孤立电荷之间，显然C图是错误的．D 此图错误有三处：①沿电场线方向电势应降低，不可能②电场线与等势面应相垂直．③由于电场线分布不均匀，等势面也不可能均匀分布．而应是电场线密集处，等势面也密集，即等电势差的等势面之间距离小．

　　
思路点拨 电场中的电场线，绝不是随意画出的，它不仅能以切线方向和分布的疏密程度表示场强的方向和大小，而且要符合包括电场力做功特点及电场中导体在静电平衡时所具特性在内的所有规律．也就是说凡该电场中电场力做功有悖正常规律、凡电场中的导体也有悖于静电平衡时的基本规律的电场线都肯定是错误的．

本题难度：简单

4、选择题  (2011年杭州毕业班综合测试)如图所示表示某静电场等势面的分布，电荷量为1.6×10－9 C的正电荷从A经B、C到达D点．从A到D，电场力对电荷做的功为(　　)

A．4.8×10－8 J　　　　　　　? B．－4.8×10－8 J
C．8.0×10－8 J? D．－8.0×10－8 J

参考答案：B

本题解析：电场力做功与电荷运动的路径无关，只与电荷的起始位置有关．从A到D，电场力对电荷做的功为W＝UADq＝(φA－φD)q＝(－40＋10)×1.6×10－9 J＝－4.8×10－8 J，A、C、D错误，B正确．

本题难度：一般

5、选择题  如图所示，在一个匀强电场(图中未画出)中有一个四边形ABCD，其中，M为AD的中点，N为BC的中点．一个带正电的粒子从A点移动到B点，电场力做功为WAB=2.0×10-9J；将该粒子从D点移动到C点，电场力做功为WDC=4.0×l0-9J．则以下分析正确的是：

A．若将该粒子从M点移动到N点，电场力做功为WMN=3.0×10-9J
B．若将该粒子从M点移动到N点，电场力做功WMN有可能大于4.0×l0-9J
C．若A、B之间的距离为1cm，粒子的电量为2×10-7C，该电场的场强一定是E=1V/m
D．若粒子的电量为2×10-9C，则A、B之间的电势差为1V

参考答案：AD

本题解析：M为AD的中点，N为BC的中点，所以MN两点的电势差为U=，根据W=Uq,所以A对；B错；
电场线不一定是沿AB方向的，所以E≥U/d=1V/m,C错；
根据W=Uq,所以U=W/q=1V，D对。

本题难度：简单
