1、选择题  如图所示，闭合S1，断开S2，调整滑动触头P使灯泡L正常发光，此时，滑动变阻器的PB部分的电阻大于电源内阻r。如果再闭合S2，则

[? ]

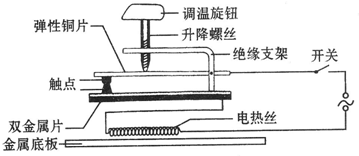

2、选择题  利用双金属片温度传感器，可以控制电熨斗的温度，如图为电熨斗结构图，关于其控制温度的原理，下列说法正确的有（　　）?

A．双金属片上层的膨胀系数应小于下层
B．常温下（温度较低时），两个触点间应该始终是断开的
C．熨烫棉麻衣物时需要较高的温度，因而要向下旋转调温旋钮
D．在较高温度工作时，若突然断开电源，两触点也会接着断开

3、选择题  如图所示，当滑动变阻器的滑动片向右移动时，各电表读数的变化情况是

[? ]
A．安培表和伏特表读数均增大
B．安培表和伏特表读数均减小
C．安培表读数变大，伏特表读数变小
D．安培表读数变小，伏特表读数变大

4、选择题  在如图所示电路中，电源的电动势E=3V，内电阻r=0.5Ω，电阻R1=2Ω，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，则下列叙述中正确的是（　　）
A．I变小，U1变小
B．△U1＞△U2
C．△U1＞△U3
D．
