高考物理答题模板《闭合电路的欧姆定律》考点强化练习（2018年练习版）(四) 2018-10-13 00:14:14 【大 中 小】 1、选择题  如图所示，直线A为电源a的路端电压与电流的关系图象，直线B为电源b的路端电压与电流的关系图象，直线C为电阻R的两端电压与电流关系的图象．若这个电阻R分别接到a、b两个电源上，则（　　） A．R接到a电源上，电源的效率较高 B．R接到a电源上，电源的输出功率较大 C．R接到a电源上，电源的输出功率较大，但电源的效率较低 D．R接到b电源上，电源的热效率和电源的效率都较高 参考答案：A、电源的效率η=P出P总=UIEI=RR+r．由闭合电路欧姆定律U=E-Ir可知，b电源的内阻r较小，R接到b电源上，电源的效率较高．故A错误． B、C当电阻R与电源组成闭合电路时，电阻R的U-I图线与电源的U-I图线的交点表示电阻的工作状态，交点的纵坐标表示电压，横坐标表示电流，两者乘积表示电源的输出功率，由图看出，R接到a电源上，电压与电流的乘积较大，电源的输出功率较大．由上知，电源的效率较低．故BC正确． D、电源的热功率P热=I2r，由图看出，R接到b电源上，电路中电流较小，b电源的内阻r较小，所以电源的热功率较低．故D错误． 故选BC 本题解析： 本题难度：一般 2、选择题  如图的电路中，定值电阻的阻值为10Ω，电动机M的线圈阻值为2Ω，a、b两端加有44V的恒定电压，理想电压表的示数为24V，由此可知（　　） A．通过电动机的电流为12A B．电动机消耗的功率为48W C．电动机线圈在1分钟内产生的热量为48J D．电动机输出的机械功率为8W

参考答案：A、通过电动机的电流I=Uab-UR=44-2410=2A．故A错误．
B、电动机消耗的功率P=UI=24×2W=48W．故B正确．
C、电动机线圈在1分钟内产生的热量Q=I2rt=4×2×60J=480J．故C错误．
D、电动机的输出功率P出=UI-I2r=48-4×2W=40W．故D错误．
故选：B．

本题解析：

本题难度：简单

3、计算题  如图所示,电源电动势E="4.0" V,电源内电阻r="0.50" Ω,电阻器R2="18" Ω,安培表A1的读数为0.50 A,安培表A2的读数为0.30 A,伏特表V的读数为3.0 V,求:R1?R3?R4的阻值各多大?(不计各电表内阻的影响)

参考答案：12 Ω? 10 Ω? 2.0 Ω

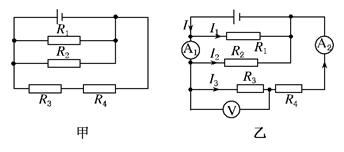

本题解析：先把题图所示电路中的安培表短路?伏特表断路,根据节点跨接法画出图甲所示的简化电路结构,再把各电表填到其对应的位置改画成图乙所示的电路图.

由图甲可以看出R3和R4串联后再和R1?R2并联接在电源两端.由图乙可以看出安培表A1示数为通过R2上的电流I2和通过R3上的电流I3之和;安培表A2量的是通过R3?R4上的电流(I3=I4);伏特表量的是R3两端的电压.
由欧姆定律得R3=Ω="10" Ω,
通过R2上的电流I2=" 0.50" A-0.30 A="0.20" A,
电源的端电压U=U1=U2=I2R2="0.20×18" V="3.6" V
由闭合电路的欧姆定律E=U+Ir
电路的总电流I=A="0.80" A
R1上的电流为I1=I-(I2+I3)="0.30" A
R1=?Ω="12" Ω
R4两端的电压U4=U-U3="3.6" V-3.0 V="0.60" V
R4?Ω="2.0" Ω
解得R1?R3?R4的阻值分别为12 Ω,10 Ω和2.0 Ω.

本题难度：一般

4、实验题  在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．

(1)用多用电表的直流电压挡检查故障
①量程应该选（   ）
A．2.5 V  B．10 V    C．50 V  D．250 V
②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是（ ）
A．B灯丝断开           B．A灯丝断开
C．d、e间连线断开      D．B灯被短路
(2)接着训练用多用表测小灯泡电阻。
①测量前，一定要将电路中的开关S_   _（选填闭合或断开）
②将多用表的选择开关置于测电阻档的（   ）
A．“×1”挡     B．“×10”挡     C．“×100”挡      D．“×1k”挡
③将选择开关置于选择好档位上，应该进行最重要的一步是：将两表笔    ，调整    ，使指针指在       0刻度线上.
④某次测试结果如图乙所示 ，灯泡电阻读数为    _ Ω。

⑤换掉损坏的元件，电路正常后，闭合开关，发现灯很亮。断开开关，将选择开关置于“500mA”挡，将红表笔与开关右边的a接线柱接触，黑表笔与开关左边的b接线柱接触，稳定时其指针也指在上一题所指位置，则通过电灯的电流是     mA.

参考答案：(1)①（B）②（B）(2)①断开②（A）③短接，欧姆调零旋钮 ，最右边.④7 Ω⑤340mA.[

本题解析：①因为电源的电动势大约6V，要使电压档选择的量程要安全以及准确，则选择开关选择10V的量程．故B正确．
②测得c、d 间电压约为5.8V，接近电源电动势，e、f 间电压为0，可知灯泡A断路．故B正确．
（2）①用欧姆表测量电阻时，电键应断开，使得待测电阻与电源不相连．
②小灯泡的电阻为，所以采用“×1”挡，故选A
③将两表笔短接，调整欧姆调零旋钮 ，使指针指在最右边0刻度线上
④欧姆表的读数为7×1Ω=7Ω
⑤每格表示20mA，则示数为
考点：考查了练习使用多用电表

本题难度：一般

5、选择题  矩形线框abcd放在匀强磁场中，在外力控制下静止不动，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图甲所示，t=0时刻，磁感应强度的方向垂直纸面向里．在0～4s时间内，线框cd边受安培力随时间变化的图象可能是图乙中的（规定力向左为正）（　　）
A．

B．

C．

D．

参考答案：t=0时刻，磁感应强度的方向垂直线框平面向里，在0到1S内，穿过线框的磁通量变小，由楞次定律可得，感应电流方向是顺时针，再由左手定则可得线框的cd边的安培力水平向左．与规定的正方向相同；根据法拉第电磁感应定律可知，感应电流大小恒定，由安培力公式可知安培力大小与磁感强度成正比，
当在1S到2S内，磁感应强度的方向垂直线框平面向外，穿过线框的磁通量变大，由楞次定律可得，感应电流方向是顺时针，再由左手定则可得线框的cd边的安培力水平向右．在下一个周期内，重复出现安培力先向左后向右．故D正确，ABC错误；
故选：D．

本题解析：

本题难度：一般
