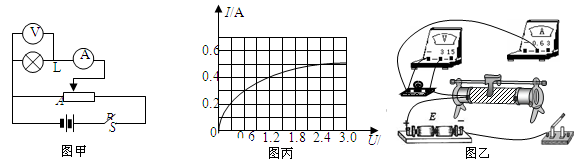

1、实验题  用如图甲所示的电路图研究灯泡L（2.4V，1.0W）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性。
（1）在闭合开关S前，滑动变阻器触头应放在___________端。（选填“a”或“b”）
（2）根据电路图，请在图乙中以笔划线代替导线将实物图补充完整。
（3）实验后作出的U—I图象如图丙所示，图中曲线弯曲的主要原因是：_________。
（4）根据所得到的图象如图丙所示，求出它在额定电压（2.4V）下工作时的电阻值R=_______，这个测量值比真实值偏____________。（选填“大”或“小”）

参考答案：（1）a?⑵ 见下图（3）小灯泡的电阻随着电压的升高而增大（4）4.8?小

本题解析：（1）由图甲知当滑动触头打到a端时通过电流表的电流是零，为防止烧表，在闭合开关S前，滑动变阻器触头应放在a端．
（2）根据电路图连线实物图如图所示．

（3）图中曲线弯曲的主要原因是随着灯丝中的电流增大，温度升高，灯丝的电阻率增大，电阻增大．
（4）由图丙知小灯泡在额定电压（2.4V）下工作时的电流为0.5A，由R=?=4.8Ω，根据欧姆定律，由于电压表的分流使得电流表测量值大于通过小灯泡的实际电流，故测得的电阻值偏小．

本题难度：一般

2、填空题  将电动势为3.0V的电源接入电路中，测得电源两极间的电压为2.4V，当电路中有6C的电荷流过时，有??J其它形式的能转化为电能；外电路中有?J的电能转化为其它形式的能；内电路中有?J的电能转化为内能。

参考答案：18J；14.4J；3.6J

本题解析：
试题分析:电源非静电力做功W1=qE=6×3J=18J,所以有18J的其它形式的能转化为电能;外电路中电场力做功W2="qU=6×2.4J=14.4J," 所以有14.4J的电能转化为其它形式的能；内电路消耗的能量Q= W1- W2=3.6J，所以有3.6J的电能转化为内能。

本题难度：简单

3、选择题  电动势为E、内阻为r的电源与定值电阻R1、R3及滑动变阻器R2连接成如图所示的电路，当滑动变阻器R2的触头向下移动的过程中，电压表V示数U和电流表A示数I的变化情况为：?
?
U变大、I变大? B.? U变大、I变小
C.? U变小、I变大? D .? U变小、I变小

参考答案：B

本题解析：考点：
专题：恒定电流专题．
分析：首先对电路进行分析，得出电路结构，再根据滑片的移动确定滑动变阻器接入电阻的变化，则可得出总电阻的变化；由闭合电路欧姆定律可得出电流的变化及内电压的变化，则可得出路端电压的变化；再由串并联电路的性质确定电流表示数的变化．
解答：解：由电路图可知，R2与R3并联后与R1串联，
当滑片下移时，滑动变阻器接入电阻增大，则总电阻增大；由闭合电路欧姆定律可得，总电流减小；则内电压减小，路端电压增大；故电压表示数增大；
因总电流减小，故R1上的分压减小，而路端电压增大，故并联部分电压增大，故通过R3的电流增大，则通过变阻器的电流减小，即电流表的示数减小；
故B正确，ACD错误．
故选B．
点评：对于复杂电路，对电路分析是关键，必要时要画出简化电路图；
而对于闭合电路欧姆定律的应用，一般按外电路、内电路、外电路的分析思路进行分析，灵活应用串并联电路的性质即可求解．

本题难度：一般

4、选择题  下列说法中错误的是(　　)
A．电流通过导体时，沿电流的方向电势逐渐降低
B．由I＝可知，通过一段导体的电流与它两端的电压成正比
C．由R＝可知，导体的电阻与电压成正比
D．对一段确定的导体来说，的值不随U或I的改变而改变

参考答案：C

本题解析：本题考查了电阻定律、欧姆定律，电流通过导体时，沿电流的方向电势逐渐降低，Ａ对；由I＝可知，通过一段导体的电流与它两端的电压成正比，B对；电阻是导体本身的特性，与两端电压和流过的电流无关，C错；同理D对；
点评：熟记沿着电流方向电势降低，电阻是导体本身的特性，与两端电压和流过的电流无关，由U=IR可知电压与电流成正比

本题难度：简单

5、选择题  在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知（　　）
A．电源的电动势为3V，内阻为1Ω
B．电阻R的阻值为1Ω
C．电源的输出功率为4W
D．电源的效率为66.7%
