1、实验题  （6分）
I．如图所示，大小分别为F1、F2、F3的三个力恰好围成一个闭合的三角形，且三个力的大小关系是F1<F2<F3，则下列四个图中，这三个力的合力最大的是?


Ⅱ.用多用电表探测由图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值较小，但反接阻值很大。那么，该黑箱内元件的接法可能是图下中的?。

A.? B.? C.?D.

2、实验题  如图所示：某同学在水平桌面上用木块和光滑木板做成一个斜面，使一个小钢球从斜面上某一位置滚下，钢球沿桌面飞出，只用一把刻度尺进行测量，探究钢球在斜面上运动的机械能是否守恒。回答相关问题：

(1) 写出需要测量的物理量，并用相应的字母表示：_______、__________、_______
(2) 在误差允许的范围内，机械能守恒应满足的关系式________(用上面字母表示）
(3) 写出一条影响机械能守恒的因素__________

3、实验题  (1)某实验小组利用如图甲所示的装置验证牛顿第二定律。他们将拉力传感器一端与细绳相连，另一端固定在小车上，用拉力传感器及数据采集器记录小车受到的拉力F的大小；小车后面的打点计时器，通过拴在小车上的纸带，可测量小车匀加速运动的加速度。图乙中的纸带上A、B、C为三个计数点，每两个计数点间还有打点计时器所打的4个点未画出，打点计时器使用的是50Hz交流电源。

①由图乙，AB两点间的距离为S1=3.27cm，AC两点间的距离为S2=8.00cm，小车此次运动经B点时的速度vB=?m/s，小车的加速度a =?m/s2；（保留三位有效数字）?

②要验证牛顿第二定律，除了前面提及的器材及已测出的物理量外，实验中还要使用
?来测量出?。
（2）某实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图甲所示的电路图．请回答下列问题：
①图乙中的实物连线按图甲的电路图补充完整．
②考虑电表内阻的影响，该元件电阻的测量值_______(选填“大于”、“等于”或“小于”)真实值．
③图甲中闭合开关S，电流表、电压表均有示数,但无论怎样移动变阻器滑动片，总不能使电压表的示数调为零．原因可能是图甲中的________(选填a、b、c、d、e、f)处接触不良．

④据实验测得的数据,作出该元件的，I-U图线如图丙所示，则元件Q在U=0.8V时的电阻值是___________，I-U图线在该点的切线的斜率的倒数1/K________ (选填“大于”、“等于”或“小于”)电阻值．

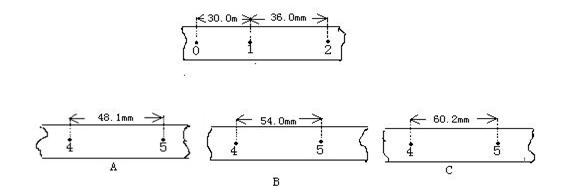

4、实验题  实验室常用的计时器有（1）?和（2）?，使用电压分别为（3）?和（4）?，它们打点的频率为（5）?，打点的时间间隔都为（6）?。某次实验时，当物体做匀加速直线运动时，某同学得到了几条较为理想的纸带，他已在每条纸带上按每隔5个点取好一个计数点，那么两计数点之间的时间间隔为0.1s，依打点 的先后次序编为0、1、2、3、4、5。由于不小心，几条纸带都被撕断了，其中有一段如图所示。请根据图和图回答：?

（7）在图中A、B、C三段纸带中选出从图上撕下的那段应该是?；
（8）打图纸带上的1点时，物体的速度大小是?；
（9）打图纸带时，物体的加速度大小是?。

5、实验题  （12分）“验证机械能守恒定律”的实验可以采用如图所示的（甲）或（乙）方案来进行。
①比较这两种方案，?（填“甲”或“乙”）方案好些，理由是：?
②如图丙是该实验中得到的一条纸带，测得每两个计数点间的距离如图中所示,已知每两个计数点间的时间间隔T=0.1s.物体运动的加速度a=?m/s?（两位有效数字）；该纸带是采用?（填“甲”或“乙”）实验方案得到的。简要写出判断依据?.

③图丁是采用（甲）方案时得到的一条纸带，现选取N点来验证机械能守恒定律。下面是几位同学分别用不同方法计算N点的速度，其中正确的是?（多选）

A．
B．
C．
D．
