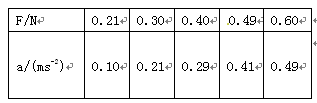

1、实验题  一同学用如图所示的装置做“探究加速度与力的关系”的实验：小车搁置在水平放置的长木板上，纸带连接车尾并穿过打点计时器，用来测定小车的加速度a，小桶通过细线对小车施拉力F。在保持小车质量不变的情况下，改变对小车拉力F的大小，测得小车所受拉力F和加速度a的数据如右表：?

⑴ 根据测得的数据，在图中作出a－F图象。


⑵ 由图象可知，小车与长木板之间的最大静摩擦力大小为_________N。
⑶ 若要使作出的a－F图线过坐标原点，需要调整实验装置，可采取以下措施中的（?）
A．增加小车的质量
B．减小小车的质量
C．适当垫高长木板的右端
D．适当增加小桶内砝码质量

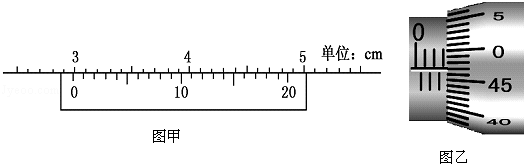

2、填空题  图甲中游标卡尺的读数是?cm，图乙中螺旋测微器的读数是?mm。

3、实验题  某同学利用下述装置对轻质弹簧的弹性势能进行探究，一轻质弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一小球接触而不固连:弹簧处于原长时，小球恰好在桌面边缘，如图（a）所示。向左推小球，使弹簧压缩一段距离后由静止释放。小球离开桌面后落到水平地面。通过测量和计算，可求得弹簧被压缩后的弹性势能。

回答下列问题：
（1）本实验中可认为，弹簧被压缩后的弹性势能Ep与小球抛出时的动能Ek相等。已知重力加速度大小为g，为求得Ek，至少需要测量下列物理量中的?（填正确答案标号）。
A．小球的质量m
B．小球抛出点到落地点的水平距离s
C．桌面到地面的高度h
D．弹簧的压缩量△x
