1、选择题  如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为2a，一个直径为2a的导线圆环从图示位置沿x轴正方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，则感应电流I与导线圆环移动距离x的关系图象正确的是（ ? ）

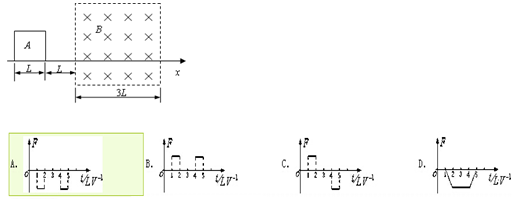

2、选择题  图中的A是一边长为L的正方形导线框，其电阻为R。现维持线框以恒定的速度v沿x轴运动，并穿过图中所示的匀强磁场区域B。如果以x轴的正方向作为力的正方向，线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F随时间t的变化图线应为哪个图？（?）

3、选择题  如图4所示，有一用铝板制成的U型框，将一质量为m的带电小球用绝缘细线悬挂在框中，使整体在匀强磁场中沿垂直于磁场方向向左以速度v匀速运动，悬挂拉力为FT，则(　　)

A．悬线竖直，FT＝mg
B．悬线竖直，FT>mg
C．悬线竖直，FT<mg
D．无法确定FT的大小和方向

4、选择题  下列说法正确的是（　　）
A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B．线圈中的磁通量越大，线圈中产生的感应电动势一定越大
C．线圈中磁通量变化得越快，线圈中产生的感应电动势越大
D．线圈处在磁场越强的位置，线圈中产生的感应电动势一定越大

5、选择题  如图所示，光滑的长直金属杆上套的两个金属环与一个完整正弦图象的金属导线ab连接，其余部分未与杆接触。杆电阻不计，导线电阻为R，ab间距离为2L，导线组成的正弦图形顶部和底部到杆距离都是d，在导线和杆平面内有一有界匀强磁场区域，磁场的宽度为L，磁感应强度为B，现在外力F作用下导线沿杆以恒定的速度v向右运动，t=0时刻导线从O点进入磁场，直到全部穿过过程中，下列关于感应电流I与时间t的关系图象正确的是（规定金属杆中电流向右为正方向）

[? ]
A.
B.
C.
D.
