参考答案：
（1）___0.700_________
（2）__A_____、__C_____、____F___

本题解析：略

本题难度：一般

3、计算题  （8分）（1）画出欧姆表电路原理图，并标出红，黑表笔的位置。
（2）证明欧姆表的刻度是不均匀的。

参考答案：见解析

本题解析：第（1）小题共3分，其中红，黑表笔标注出得1分。
第（2）小题共5分。短接时，r内 =" E" / Ig? (2分)
被测电阻Rx =" E/I" - r内?(2分)
所以Rx?与I为非线性关系，故欧姆表刻度是不均匀的。?(1分)
点评：本题难度较小，主要是通过闭合电路欧姆定律的规律分析万用表的工作原理，由于电流与电路中总电阻成反比，而总电阻为待测电阻与内电阻之和，所以电流与外电阻为非线性关系

本题难度：简单

4、填空题  用伏安法测电阻时，电路中的电流表、电压表的示数如图甲、乙所示．电流表的读数为______，电压表的读数为______．

参考答案：（1）电流表使用的0～150mA量程，每一个大格代表50mA，每一个小格代表5mA，电流为115mA，
电压表使用的0～6V量程，每一个大格代表1V，每一个小格代表0.1V，电压为5.00V．
故答案为：115mA，5.00V．

本题解析：

本题难度：一般

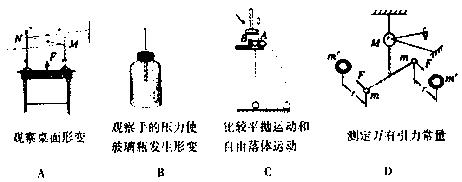

5、实验题  （18分）（1）在物理实验中，把一些微小量的变化进行放大，是常用的物理思想方法。如图所示的四个实验，运用此思想方法的是?（填相应符号）

（2）一微安电表的满偏电流为500μA，若用一个100Ω的电阻与此电表并联，成为一个量程为1mA的毫安表，此微安表的内阻为?Ω。若将这个毫安表改装成量程为10V的电压表，应?联一个阻值为?Ω的电阻。
（3）“探究加速度a与物体所受合力F及质量m关系”实验。

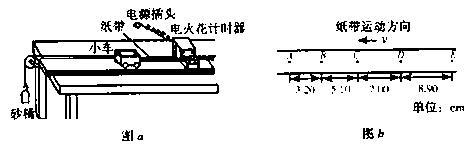

①图a所示为实验装置图。图b所示是某次实验得到的一段纸带，记数点A、B、C、D、E间的时问间隔为0.1s，根据纸带可求出小车的加速度大小为?m／s2。(结果保留两位有效数字)

②保持小车质量不变，改变砂和砂桶质量，进行多次测量.根据实验数据作出了加速?度a随拉力F的变化图线，如图c所示。图中直线没有通过原点，其主要原因是?.
③保持砂和砂桶质量不变，改变小车中砝码质量，进行多次测量，分别得到小车加速度a与质量m及所对应的÷的数据如表中所示：

实验次数	1	2	3	4	5	6	7	8
小车速度a/m·s－2	1.90	1.72	1.49	1.25	1.00	0.75	0.50	0.30
小车和砝码质量m/kg	0.25	0.29	0.33	0.40	0.50	0.71	1.00	1.67
	4.00	3.45	3.03	2.50	2.00	1.41	1.00	0.60

参考答案：
（1）A? B? D? …………4分
（2）100；串；9950? …………（每空2分）
（3）①1.9? …………（2分）
②实验前未平衡摩擦力或平衡摩擦力不充分
…………2分
③a如图? …………2分

b．图线为过原点的直线，表明在合外力一定时，
加速度跟质量成反比? …………2分

本题解析：略

本题难度：一般
