1、实验题  图甲为对某一热敏电阻测量得到的I-U关系曲线图。已知电源电动势恒为6V，内阻不计，滑动变阻器的最大阻值为10Ω，电压表V的内阻约为10kΩ，电流表A的内阻约为0.1Ω，热敏电阻的符号为，开关一个，导线若干。

（1）请在方框内画出热敏电阻的伏安特性曲线的实验电路原理图（用题目给出仪器的符号表示）。
（2）若由题中给出的电源、热敏电阻、电流表，再用一定值电阻R0组成如图乙所示电路，电流表读数为20mA，由热敏电阻的I-U关系曲线可知，热敏电阻电阻两端的电压为_______V，R0值为_______Ω.
（3）如图乙中，热敏电阻的功率是__________W；若再将一个同样的定值电阻R0与热敏电阻串联接入电路，则热敏电阻的功率为_________W（保留两位有效数字）。

2、实验题  某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：
（1）用20分度的游标卡尺测量其长度如图，由图可知其长度为?mm。

（2）用螺旋测微器测量其直径如图，由图可知其直径为?mm

（3）用多用电表“×l0”的电阻挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为??Ω

（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R?直流电源E(电动势4 V，内阻不记)
电流表A1(量程0～4 mA，内阻约50Ω )?电流表A2(量程0～10 mA，内阻约30Ω)
电压表V1(量程0～3 V，内阻约10kΩ) ?电压表V2(量程0～l5 V，内阻约25kΩ)
滑动变阻器R1(阻值范围0～15Ω，允许通过的最大电流2.0A)
滑动变阻器R2(阻值范围0～2kΩ，允许通过的最大电流0.5A)
开关S，导线若干.
为使实验误差较小，要求测得多组数据进行分析，电流表应选择?，电压表应选择??，滑动变阻器应选择?（填仪器符号），请在框中画出测量的电路图．

3、实验题  在DIS描绘电场等势线的实验中
小题1:电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由_________
? _?产生的________?_。
小题2:单选题）在安装实验装置时，正确的做法是?（?）
A．在一块平整木板上依次铺放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4～6V

4、实验题  用多用电表的欧姆挡测量阻值约为30Ω的电阻，将下列操作步骤填写完整：
A．将选择旋钮旋到倍率为________的电阻挡
B．将两表笔短接
C．调节___________旋钮，使指针停在处

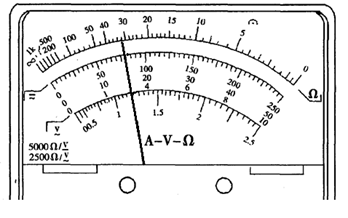

D．将两表笔分别接触待测电阻的两端，若示数如乙图所示，则该电阻的阻值为Ω
