1、选择题 不定项选择
假如考虑到温度对电阻率的影响,能较正确反映通过灯泡的电流I与灯泡两端的电压U之间关系的图像是( ? )
A.
B.
C.
D.
参考答案:A
本题解析:
本题难度:一般
2、选择题 有三根电阻丝,它们的长度、横截面积、电阻率分别如下表所示:
电阻
| 电阻丝长度
| 横截面积
| 电阻率
|
R1
| L
| S
| 2ρ
|
R2
| L
| 2S
| ρ
|
R3
| 2L
| S
| 2ρ
|
则阻值最大的电阻丝是
A.R1 B.R2 C.R3 D.三根电阻丝的阻值一样大
第II卷(非选择题 共31分)
参考答案:C
本题解析:根据电阻定律可知,阻值最大的电阻丝是R3,C正确。
本题难度:一般
3、选择题 当电路中的电流超过熔丝的熔断电流时,熔丝就要熔断。由于种种原因,熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( ? )
A.横截面积大的地方
B.横截面积小的地方
C.同时熔断
D.可能是横截面积大的地方,也可能是横截面积小的地方
参考答案:B
本题解析:
本题难度:一般
4、实验题 (12分)某同学要测量一个由均匀新材料制成的圆柱体的电阻率P。步骤如下:

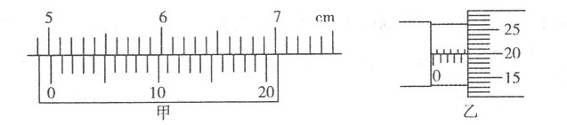

①游标卡尺测量其长度如图甲所示,可知其长度为mm;
②用螺旋测微器测量其直径如图乙所示,可知其直径为mm;

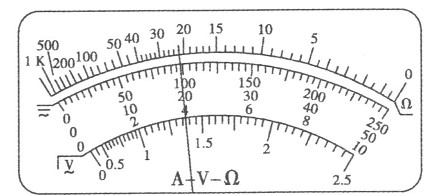

③选用多用电表的电阻“×1”挡,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图所示,则该电阻的阻值约为;
④为更精确地测量其电阻,可供选择的器材如下:
电流表A1(量程300mA,内阻约为2);
电流表A2(量程l50mA,内阻约为10);
电压表V1(量程lV,内阻r=1000);
电压表V2(量程l5V,内阻约为3000);
定值电阻R0=1000;
滑动变阻器R1(最大阻值5);
滑动变阻器R2(最大阻值l000);
电源E(电动势约为4V,内阻r约为1);
开关,导线若干。
为了使测量尽量准确,测量时电表读数不得小于其量程的,电压表应选,电流表应选,滑动变阻器应选。(均填器材代号)
根据你选择的器材,请在线框内画出实验电路图。
参考答案:①50.15(1分) ②4.700(4.6984.702)(1分) ③22(1分)
④???(每空2分)电路如图所示
本题解析:①50+3×0.05=50.15mm;②4.5+0.01×20.0=4.700mm;③多用电表读数22×1=22;④由于电源电压为4V,显然电压表选15V时不满足读数不得小于其量程的的要求,因此只能选,而读数又太小,而题目中给了一个定值电阻,将定值电阻与电压表串联,装成一个新的电压表,量程为2V,基本满足要求,这样由于电阻值约22,因此回路电流最大约100mA左右,因此电流表选,为了测量精确,滑动变阻器采分压式接法,为了便于调节,滑动变阻器选用,电路图电流表采用外接法,如图答案所示
本题难度:一般
5、选择题 一个标有“220V?60W的白炽灯加上由零开始逐渐增加到220V的电压此过程中U和I的关系如果用以下几条图线表示,可能的是( ? )
A.
B.
C.
D.
参考答案:B
本题解析:
本题难度:简单
