1、实验题  （10分）要测量一只量程已知的电压表的内阻，所备器材如下：
A．待测电压表V（量程3V，内阻未知）
B．电流表A（量程3A，内阻0.01Ω）
C．定值电阻R（阻值2kΩ，额定电流50mA）
D．蓄电池E（电动势略小于3V，内阻不计）
E．多用电表
F．开关K1、K2，导线若干
有一同学利用上面所给器材，进行如下实验操作：

①首先，用多用电表进行粗测，选用×100Ω倍率，操作方法正确。若这时刻度盘上的指针位置如图甲所示，则测量的结果是       Ω．

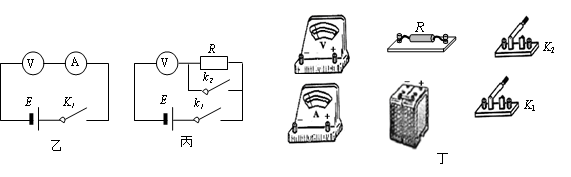

②为了更精确地测出此电压表内阻，该同学设计了如图所示的乙、丙实验电路，你认为其中较合理的电路图是    。其理由是                               。
③在图丁中，根据你选择的电路把实物连接好。
④用你选择的电路进行实验时，请简述实验步骤：                                                      ；
用上述所测量的符号表示电压表的内阻RV＝       .

参考答案：（1）3000（2分）；（2）丙（2分）
（3）实物图连接如图所示：（2分）

（4）实验步骤：①闭合K1．再闭合K２，读得电压表示数Ｕ１；再断开K２，读得电压表示数U2.（2分）②。（2分）

本题解析：（1）测量值为30.0×100=3000Ω；（2）丙电路合理，乙图中电流表的示数太小，误差太大。丙图中R的阻值与电压表阻值接近，误差小。（3）见答案；（4）由于路端电压不变，电键K2闭合后，电压表示数就是电源电动势，而断开K2后根据电压表示数，可知电阻分得的电压，由于电阻与电压表串联，电压之比等于电阻之比，从而求出电压表内电阻。
考点：测量电压表内阻

本题难度：一般

2、实验题  有一内阻未知(20 kΩ～60 kΩ)、量程0～10 V的直流电压表.

(1)某同学想通过一个多用电表的欧姆挡直接测量上述电压表的内阻，该多用电表刻度盘上读出电阻刻度中间值为30，欧姆挡的选择开关拨至倍率________(选填“×10”、“×100”或“1 k”)挡。先将红、黑表笔短接调零后，选用图中________(选填“A”或“B”)方式连接.
(2)在实验中，欧姆表和电压表的指针分别如右图甲、乙所示，某同学读出欧姆表的读数为________Ω，这时电压表的读数为______V。计算出欧姆表中电池的电动势为______V。

参考答案：（1）×1K， A（2）40K， 5.0    8.6—8.8均可

本题解析：（1）欧姆表中值电阻附近刻度比较均匀，读数误差最小，故倍率选择“×1K”挡位；电流从红表笔流入，黑表笔流出，故A方式正确；
（2）欧姆表读数=表盘读数×倍率=40×1K=40KΩ；电压表读数为：5V；
欧姆表内电阻等于中值电阻，为r=30KΩ；根据闭合电路欧姆定律，有：；
考点：考查了使用多用电表

本题难度：一般

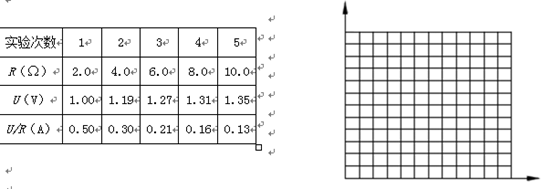

3、实验题  某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．


【小题1】根据表中提供的数据，若利用图象确定电池的电动势和内阻，则应作   图象；

参考答案：

本题解析：

本题难度：一般

4、实验题  如图所示：


①金属丝直径的测量值为d =________mm．  （3分）
②用多用电表粗测某一电阻.将选择开关调到欧姆挡“×10”档位，测量时发现指针向右偏转角度太大，这时他应该：
a.将选择开关换成欧姆挡的“_____”档位(选填“×100”或“×l”）。
b.调零后再次测量电阻丝的阻值，其表盘及指针所指位置如右下图所示，则此段金属丝的电阻约为_____Ω。

参考答案：3.864mm  ②×1   12

本题解析：①螺旋测微器读数为
②指针向右偏转角度太大，说明电阻过小，需要换用抵挡测量，故选×1
电阻为
考点：考查了螺旋测微器读数，欧姆表的使用

本题难度：一般

5、实验题  某同学要测定一电源的电动势和内电阻，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用表示），一只电阻箱（阻值用表示），一只开关和导线若干。该同学设计了如图甲所示的电路进行实验和采集数据。
（1）该同学设计实验的原理表达式是                （用、、表示）；
（2）该同学在闭合开关之前，应先将电阻箱调到          （填“最大值”、“最小值”或“任意值”），实验过程中，将电阻箱调至如图乙所示位置，则此时电阻箱接入电路的阻值为          Ω；
（3）该同学根据实验采集到的数据作出如图丙所示的—R图像，则由图像可求得，该电源的电动势
          V，内阻r=           Ω（结果均保留两位有效数字）。

参考答案：（1）E= I（R+r）（2）最大值  21 （3）E=6.3V， r= 2.5

本题解析：（1）由图可知，本实验采用的是电流表与电阻箱测定电动势，故表达式应为或；
（2）为了保证电路中的安全，电阻箱应从最大值开始慢慢减小，故开始时应调到最大值；
由图可知，电阻箱接入电阻应为21Ω；
（3）由闭合电路欧姆定律可知：
由数学知识可知，图象与纵坐标的交点为图象的斜率为，由图可知，斜率大小为；
故E=6.3V；r=2.5Ω；
考点：测定电源的电动势和内阻．
点评：本题采用安阻法测电源的电动势，本方法的关键在于能列出电流与滑动变阻器的关系，再结合图象求出电动势和内电阻．
