1、实验题 在“描绘标有‘9V，5W’小灯泡伏安特性曲线”的实验中，要求测量从0V到9.0V的电压下通过小灯泡的电流，实验室提供了下列器材
A．电流表A1（量程100mA，内阻约1Ω） B．电流表A2（量程0.6A，内阻约0.3Ω）
C．电压表V1（量程3.0V，内阻约3kΩ） D．电压表V2（量程15.0V，内阻约10kΩ）
E．滑动变阻器R1（最大阻值为50Ω） F．滑动变阻器R2（最大阻值为500Ω）
G．电源E（电动势15V，内阻忽略） H．电键、导线若干
【小题1】为了提高测量准确度和有效性，应选择的器材为（只需填写器材前面的字母即可）
电流表 ；电压表 ；滑动变阻器 。

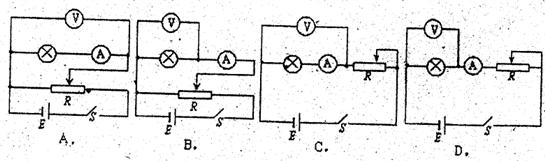

【小题2】下列给出的测量电路中，最合理的是 。
【小题3】某同学在测量数据前已连接好的部分电路如图，其中两个不当之处是：
I．
II．
2、选择题 如图所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则下列说法错误的是（ ）
A．路端电压都为U1时，它们的外电阻相等
B．电流都是I1时，两电源内电压相等
C．电路A的电动势大于电路B的电动势
D．A中电源的内阻大于B中电源的内阻
|
3、实验题 测量一只量程已知的电压表内阻，器材如下：
A. 待测电压表  （量程3V，内阻约3KΩ)
B．电流表 （量程0.6A，内阻0.01Ω）
C. 定值电阻R（阻值2KΩ，额定电流0.5A）
D．电源E（电动势约3V，内阻不计）
E．开关两只，S1、S2，导线若干
（1）某同学设计了如图 (甲)所示的测量电路，在实验操作时，发现不可行。你认为主要问题是 。
（2）请从上述所给器材中选用所需器材，帮助该同学设计一个能尽量减小实验误差的测量电路，并在虚线框内画出原理图，要求标明给定器材的符号。用需要测量的物理量和电路中器材已给的物理量，写出电压表内阻的计算式Rv= 。并从图中所给的器材中选出你所需要的器材，连接成实验电路图。

4、实验题 为了测量一个阻值约为100Ω的电阻，备有下列器材
A．干电池（电动势6V）
B．滑动变阻器（0—10Ω）
C．电压表（内阻约为5KΩ）
D．电流表（内阻约为5Ω）
|
E．电建、导线
①请用实线表示导线，将图中选定的器材连接成实验电路；
②若用多用电表来测量该电阻，选用倍率“×1”的档位，发现指针偏转角较小，应
，再
后，重新测量。
5、选择题 用如图所示的电路来测量电池的电动势和内电阻,根据测得的数据作出了如图所示的U-I图线,由图可知( )
A．电池电动势的测量值为1.40 V
B．电池内阻的测量值为3.50 Ω
C．外电路发生短路时的电流为0.40 A
D．电压表的示数为1.20 V时,电流表的示数I′="0.20" A
