2、实验题  某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有:
A．电压表V:0～3～15V       B．电流表A:0～0.6～3A   C．变阻器R1(20Ω，1A)
D．变阻器R2(1000Ω，0.1A)    E．电键S和导线若干

【小题1】实验中电流表应选用的量程为      ；电压表应选用的量程为        ；变阻器应选用    ____  (填R1或R2)；

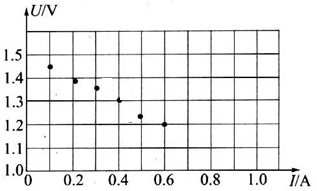

【小题2】实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，电阻r=________Ω.

3、实验题  （6分）

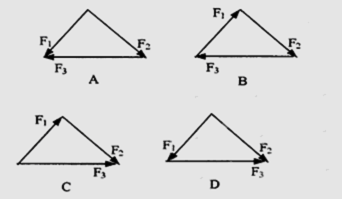

I．如图所示，大小分别为F1、F2、F3的三个力恰好围成一个闭合的三角形，且三个力的大小关系是F1<F2<F3，则下列四个图中，这三个力的合力最大的是


Ⅱ.用多用电表探测由图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值较小，但反接阻值很大。那么，该黑箱内元件的接法可能是图下中的    。

A.                B.                  C.                  D.

4、实验题  “探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同规格的金属丝。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示。

5、实验题  为确定某电子元件的电气特性，做如下测量。
①用多用表测量该元件的电阻，选用“×10”倍率的电阻档后，应先             ，再进行测量，之后多用表的示数如图(a)所示，测得该元件电阻为         Ω。
②某同学想精确测得上述待测电阻Rx的阻值，实验室提供如下器材：

A．电流表A1（量程50mA、内阻r1＝10Ω）
B．电流表A2（量程200mA、内阻r2约为2Ω）
C．定值电阻R0＝30Ω
D．滑动变阻器R（最大阻值约为10Ω）
E．电源E（电动势约为4V）
F．开关S、导线若干
该同学设计了测量电阻Rx的一种实验电路原理如图(b)所示， N处的电流表应选用   ；（填器材选项前相应的英文字母）。开关s闭合前应将滑动变阻器的滑片置于   （选填“a”或者“b”）。
③若M、N电表的读数分别为IM、IN，则Rx的计算式为Rx=          。（用题中字母表示）
