1、简答题  （1）如图甲是学生实验用的有两个量程的电流表刻度盘，当用“+”和“-0.6”两接线柱时，能测量的最大电流是______A，对应刻度盘上每一小格代表______A，图中表针示数为______A；当使用电流表的“+”和“-3”两接线柱时，对应刻度盘上每一小格代表______A，图中表针示数为______A．
（2）图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过______V，每小格表示______V，图中指针示数______V；若使用的是较大量程时，则表盘刻度每小格表示______V，图中指针示数为______V．

2、实验题  在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l,用螺旋测微器则出金属丝的直径d用电流表测出通过金属丝的电流I，用电压表测出金属丝两端的电压U。
(1) 请写出测金属丝电阻率的表达式：ρ=_______(用上述测量物理量的字母表示）；

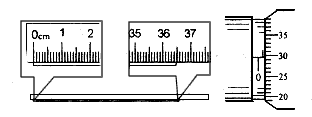

(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l=_______cm,金属丝直径的测量值为d=_______mm,
(3) 用电流表和电压表测金属丝的电阻R时，由于电压表电流表内阻的影响，无论使用电流表内接法还是电流表外接法，都会产生系统误差。如果按如图所示的电路进行测量，可以消除由于电表内阻造成的系统误差。利用该电路进行实验由主要操作过程是：
第一步：先将R的滑动触头调到最左端,单刀双掷开关S1闭合，闭合开关S2,调节变阻器R1和R2，使电压表和电压表的示数尽量大些（不超过量程），读出此时电压表和电流表的示数U1、 I1；
第二步：保持两滑动变阻器的滑动触头位置不变，将单刀双掷开关S1向2闭合，读出此时电压表和电流表的示数U2、I2。
请写出计算电阻的表达式Rx=_______。（用电压表和电流表示数表示）

3、简答题  如图所示，左侧匀强电场的区域宽度为L，电场强度为E，右侧匀强磁场的左右宽度为d，磁场的上下区域很长，一质量为m、带电量为q的粒子，从电场的左边界A点静止释放，经电场加速后垂直进入磁场，出磁场时与入射方向的偏角为θ．（不计粒子重力）
求：（1）粒子离开电场时的速度；
（2）匀强磁场的磁感应强度；
（3）粒子在磁场中的运动时间．

4、填空题  （4分）如图为某同学在“研究匀变速直线运动”的实验打出的纸带的一部分，其中A、B、C为三个计数点，已知此物体做匀变速直线运动，打点计时器使用50Hz的交流电，测得AB=3．27cm，AC=8．00cm，则物体的加速度a=?m／s。

5、实验题  （1）在“测电池的电动势和内阻”的实验中，测量对象为1节新的干电池。用图（a）所示电路测量时，在较大范围内调节滑动变阻器，发现电压表读数变化不明显，原因是：_______________________。

（2）为了提高实验精度，采用图（b）电路，提供的器材：
量程3V的电压表V
量程0.6 A的电流表A（具有一定内阻）
定值电阻R0（阻值未知，约几欧姆）
滑动变阻器R1（0-10Ω）
滑动变阻器R2（0-200Ω）
单刀单投开关S1、单刀双掷开关S2，导线若干
①电路中，接电阻R0有两方面的作用，一是方便实验操作和数量测量，二是____；
②为方便实验调节且能较准确地进行测量，滑动变阻器应选用____（填“R1”或“R2”）；
③开始实验之前，S1、S2都处于断开状态。现在开始实验：
A．闭合S1，S2打向1，测得电压表的读数U0，电流表的读数 为I0；可以测出的物理量是____，用测量的物理量写出表达式为____；
B．闭合S1，S2打向2，改变滑动变阻器的阻值，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则新电池电动势的表达式为E=____，内阻的表达式为r=____。
