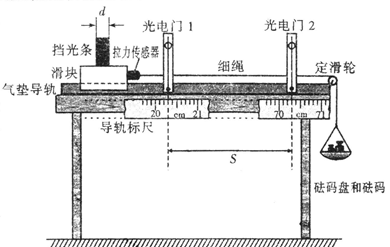

1、实验题  （6分）某学习小组利用如图所示的装置验证动能定理。

(1)将气垫导轨调至水平，安装好实验器材，从图中读出两光电门中心之间的距离S=__________cm；
（2）测量挡光条的宽度d，记录挡光条通过光电门1和2所用的时间△t1和△t2，并从拉力传感器中读出滑块受到的拉力F，为了完成实验，还需要直接测量的一个物理量是____________________________；
(3）该实验是否需要满足砝码盘和砝码的总质量远小于滑块、挡光条和拉力传感器的总质量？______________（填“是”或“否”）

参考答案：（1）50.00；（2）滑块、挡光条和拉力传感器的总质量M；（3）否。

本题解析：（1）距离S=73.00cm－23.00cm=50.00cm；由于刻度尺的最小刻度是1mm，故估读时需要估读到0.1mm=0.01cm，所以如果以cm为单位时，小数点后保留2位；（2）由于该实验验证的是动能定理，故还需要知道滑块、挡光条和拉力传感器的总质量；（3）由于外力所做的功可以通过拉力传感器中显示的力的大小乘S得到，故不需要满足砝码盘和砝码的总质量远小于滑块、挡光条和拉力传感器的总质量。

本题难度：一般

2、实验题  某研究性学习小组做探究“橡皮筋做的功和物体速度变化的关系”的实验，实验开始前，他们提出了以下几种猜想：①②③。实验装置如图所示，图中是小车在一条橡皮筋作用下弹出，沿木板滑行的情形，这时橡皮筋对小车做的功记为W。 当我们用2条、3条……完全相同的橡皮筋并在一起进行第2次、第3次……实验时，每次橡皮筋都拉伸到同一位置释放。 小车在实验中获得的速度由打点计时器所打的纸带测出。


(1)实验时为了使小车只在橡皮筋作用下运动，应采取的措施是?；
(2)每次实验得到的纸带上的点并不都是均匀的，为了计算出小车获得的速度，应选用纸带的?部分进行测量；
(3)同学们设计了以下表格来记录数据。其中w1、w2、w3、w4 ……表示橡皮筋对小车做的功, v1、v2、v3、v4、……表示物体每次获得的速度

参考答案：①把木板的末端垫起适当高度以平衡摩擦力 (2分)?
②点距均匀(2分)
③不合适。由曲线不能直接确定函数关系，应进一步绘制图象。(2分)

本题解析：（1）当重力沿斜面向下的分力与滑动摩擦力相等时，橡皮筋的拉力即为小车所受的合力，实验时为了使小车只在橡皮筋作用下运动，应把木板的末端垫起适当高度以平衡摩擦力。
（2）当橡皮筋拉力为零时，小车以最大速度做匀速直线运动所以为了计算出小车获得的速度，应选用纸带的点距均匀部分进行测量。
（3）根据实验数据绘制的W-v图像为曲线不能判断W一定与速度平方成正比，应进一步描绘图像，如果为过原点的一条直线则可得出结论，所以他们的做法不合适。
点评：稍难。本实验要求的速度，是橡皮筋恢复原长小车匀速运动的速度；学会用图像的方法研究实验数据。

本题难度：一般

3、计算题

在利用打点计时器探究小车运动规律的实验中，某同学在打出的纸带上每5点取一个记数点，测出每两个相邻记数点间的距离分别为x1、x2、…、x6，然后他把纸带上x1、x2、…、x6各段准确地剪成6段，按如图2-1-9那样帖在坐标纸上，彼此不留间隙也不重叠，纸带下端都准确地与横轴重合，x1的左边准确地与纵轴重合，横轴为时间轴，纵轴为速度轴，该同学在这个图中作出了v-t图象，并由图象求出了加速度a，请说明他是如何作出速度图象并求出加速度a的。

参考答案：

每条纸带的宽度代表相等的时间，每条纸带的长度代表这段时间内的位移，而相等时间内的位移就表示这段时间内的平均速度。由于每段时间较短，所以这段时间中点的速度就是这段时间内的平均速度。取每段纸带上边的中点，然后过这些点画出v-t图象，如图所示.此图线的斜率就等于加速度a的大小。

本题解析：
每条纸带的宽度代表相等的时间，每条纸带的长度代表这段时间内的位移，而相等时间内的位移就表示这段时间内的平均速度。由于每段时间较短，所以这段时间中点的速度就是这段时间内的平均速度。取每段纸带上边的中点，然后过这些点画出v-t图象，如图所示.此图线的斜率就等于加速度a的大小。

本题难度：一般

4、实验题  （8分）在“研究单摆周期和摆长的关系”实验中：

（1）已有器材如下：铁架台（带铁夹）、中心有孔的小金属球、约1m
长的细线、米尺和游标卡尺，实验还缺少的器材是?。
（2）某同学按如图所示的装置进行实验，甲乙两图是从不同角度对同一装置拍摄所得的效果图，甲图为摆球静止在平衡位置的情形，乙图为摆球振动过程中某一时刻的情形，请指出该同学的实验装置或实验操作中2个不妥之处：
①?②?

参考答案：（1）秒表? (2) ①细线缠绕在铁架上而不是用夹子夹；②摆角过大。

本题解析：“研究单摆周期和摆长的关系”实验需要用秒表测量单摆摆动50个周期的时间，计算出周期。摆线悬点必须固定不动，摆角摆线小于10°。

本题难度：一般

5、选择题  在“探究弹力和弹簧伸长量的关系”实验中，以下说法正确的是

[? ]

参考答案：AB

本题解析：

本题难度：一般
