1、简答题  在用多用电表欧姆档测量电阻的实验中：（1）下列进行调零操作和观察的合理顺序是______（填字母序号）
A．将两表笔分开；
B．短接两表笔；
C．旋动欧姆调零旋钮；
D．使指针偏转到零欧姆处．
（2）当测量一电阻时，把选择开关扳到“×10挡”，经过正确操作，但发现指针偏转角很小，为了能较准确地测出该电阻的阻值，将选择开关扳至______档（选填“×100挡”或“×1挡”），然后重新进行了欧姆调零，测量时表盘的示数如图所示，则所测电阻的电阻值为______Ω．

2、简答题  某同学利用多用电表的欧姆档测量二极管的反向电阻．请你帮他在下列空格中填上正确的实验操作方法：
①在选择适当的量程时，应使测量时电表指针尽量指向表盘______（填“左侧”、“右侧”或“中央”）；
②每次______后，测量电阻前，应将红、黑表笔______，进行欧姆调零；
③测反向电阻时，其中应将______表笔接二极管正极（选填“红”、“黑”）．

3、选择题  如图所示，两个半径相同的半圆形轨道分别竖直放在匀强电场和匀强磁场中，轨道两端在同一高度上，轨道是光滑的而且绝缘，两个相同的带正电小球同时从两轨道左端最高点由静止释放，a 、b为轨道的最低点，则

[? ]
A．两小球到达轨道最低点的速度Va＞Vb
B．两小球到达轨道最低点时对轨道的压力Fa＞Fb
C．小球第一次到达a点的时间大于小球第一次到达b点的时间
D．在磁场中小球能到达轨道的另一端，在电场中小球不能到达轨道的另一端

4、实验题  关于做“测电源电动势和内电阻”的实验。

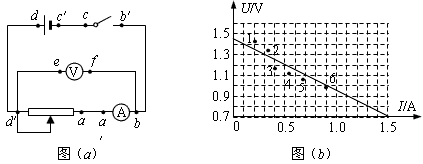

（1）有同学按图（a）电路进行连接，他用到的6根导线是aa′、bb′、cc′、dd′、d′e和bf ，由于其中混进了一根内部断开的导线，所以当他按下开关后，发现两个电表的指针均不偏转，他用多用表的电压档测量bc′间的电压，读数约为1.5V（已知电池电动势约为1.5V），根据上述现象可推得，这6根导线中可能哪几根内部是断开的？答：_____________（写导线编号）。为了确定哪一根导线的内部是断开的，他至少还要用多用表的电压档再测量几次？答：______________次。
（2）排除故障后，该同学通过改变滑动变阻的电阻，测得了6组U、I的数据，根据第1、2、3、4、5和6组的数据，他在U-I图上标出了这些数据点，并且按照这些数据点的分布绘制了相应的U-I图线（如图（b）所示），由这一图线，可求得电源的电动势E为________V，内电阻r为________Ω。如果他不利用这一图线，而是利用任意两组U、I数据，那么当他选择哪二组数据时求出的E、r值误差最大？答：________________（写数据组编号） 。

5、实验题  在用电流表和电压表测定电池的电动势和内阻的实验中：
（1）如图所示，在闭合开关之前为防止电流表过载，滑动变阻器的滑动头P应放在_____________处；

（2）现备有以下器材：
A．干电池1个
B．滑动变阻器（0～50Ω）
C．滑动变阻器（0～1750Ω）
D．电压表（0～3V）
E．电压表（0～15V）
F．电流表（0～0.6A）
G．电流表（0～3A）
其中滑动变阻器应选_____________，电流表应选_____________，电压表应选_____________；（填写字母序号即可）
（3）如图是根据实验数据画出的U-I图像，由此可知这个干电池的电动势E=_____________V，内电阻r=_____________Ω。
