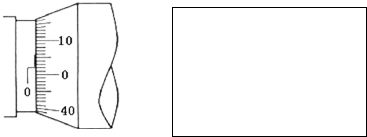

3、填空题  在测干电池的电动势和内电阻的实验中，有图甲、图乙两个可供选择的电路，为了测量准确应该选用______电路进行实验，根据实验数据画出的U-I图线如图所示，则求得的电动势是______V，内电阻是______Ω．测量值与真实值相比E测______?E真；?r测______?r真（填“＞”“=”或“＜”）

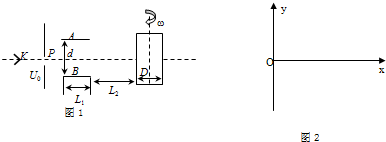

4、简答题  从阴极K发射的电子经电势差U0=4500V的阳极加速后，沿平行于板面的方向从中央射入两块长L1=10cm，间距d=4cm的平行金属板AB之后，在离金属板边缘L2=75cm处放置一个直径D=20cm的带有记录纸的圆筒（如图1所示），整个装置放在真空内，电子发射的初速度不计．已知电子质量m=0.9×10-30kg，电子电量e=1.6×10-19C，不考虑相对论效应．
（1）若在两金属板上加上U1=1000V的直流电压（φA＞φB），为使电子沿入射方向做匀速直线运动，应加怎样的磁场？
（2）若在两金属板上加上U2=1000cos2πt（V）的交流电压，并使圆筒绕中心轴按图2示方向以ω=4πrad/s的角速度匀速转动，确定电子在记录纸上的偏转位移随时间变化的关系式并定性画出1s钟内所记录的图形．（电子穿过AB的时间很短，可认为这段时间内板间电压不变）

5、计算题  如图甲所示，真空中水平放置的相距为d的平行金属板板长为L，两板上加有恒定电压后，板间可视为匀强电场。在t=0时，将图乙中所示的交变电压加在两板上，这时恰有一个质量为m、电荷量为q的带电粒子从两板正中间以速度v0水平飞入电场。若此粒子离开电场时恰能以平行于两板的速度飞出（粒子重力不计），求：
（1）两板上所加交变电压的频率应满足的条件；
（2）该交变电压的取值范围。
