高考物理知识大全《静电现象》考点强化练习（2019年练习版）(七) 2019-03-15 18:16:24 【大 中 小】 1、简答题  （1）在《用电流表和电压表测定电池的电动势和内阻》实验中，某同学根据测得的数据作出了如图所示的I-U图线，由图线可以得到电源电动势E=______V，内电阻r=______Ω． （2）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度太大（指针过于靠右），则可以断定：这个电阻阻值______（填“较小”或“较大”），为了把电阻测得更准确一些，应换用______（填“×1挡”或“×100挡”），调零后重新测量． （3）某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据： ?编号 1 2 3 4 5 6 7 8 U（伏） 0 0.50 1.00 1.50 2.00 2.20 2.60 3.00 I（安） 0 0.050 0.100 0.150 0.180 0.190 0.200 0.205 灯泡发光情况 不亮　　　　　　　微亮　　　　逐渐变亮　　　　　　正常发光 ①从上表数据中可以看出，当小灯泡的功率逐渐增大时，灯丝电阻的变化情况是______． ②请在实物图中用铅笔补全其中的连线（电压表、电流表左接线柱为正，右接线柱为负） （4）有一待测的电阻R，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有： 电压表V（量程O～10V，内电阻约20kΩ）； 电流表A（量程O～300mA，内电阻约4Ω）； 滑动变阻器R（最大阻值为20Ω，额定电流为1A） 直流电源E（电动势为9V，内电阻约为0.5Ω）； 开关；此外还有若干根供连线用的导线． 实验要求电表读数从零开始变化，并多次测出几组电流、电压值，以便画出电流一电压的关系图线．为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节．请在方框内画出实验电路． 2、选择题  有关电动势的说法中正确的是（　　） A．电源的电动势等于内、外电路电势降之和 B．电源提供的电能越多，电源的电动势越大 C．当外电路断开时，电源的路端电压与电源电动势相等 D．当电路中通过1库仑电量时，电源消耗的其他形式能的数值等于电源电动势的值 3、选择题  如图所示是示波管工作原理的示意图，电子经电压U2加速后以速度υ0垂直进入偏转电场，离开电场时的偏转量为h?两平行板间的距离为d，电势差为U2，板长为L．为了提高示?波管的灵敏度（即每单位电压引起的偏转量h/U2），可采取的方法是（　　） A．增大两板间电势差U2 B．减小板长L C．减小两板间距离d D．增大加速电压U1

4、填空题  一个量程为15V的电压表，串联一个R1=3kΩ的电阻测量某电路两端的电压时，示数为12V，若已知该电路两端的实际电压为15V，试求：
（1）该电压表的内阻RV；
（2）将这个电压表改装成量程为0～100V的电压表，应串联电阻的阻值R2．

5、实验题  （1）测定电流表内电阻的实验中备用的器材有：?
A．电流表（量程0～100?μA，内阻约为几百欧）
B．标准电压表（量程0～5V）
C．电阻箱（阻值范围0～999Ω）
D．电阻箱（阻值范围0～99?999Ω）
E．电源（电动势2V）
F．电源（电动势6V）
G．滑动变阻器（阻值范围0～50Ω，额定电流1.5A）
若干开关和导线?

①如果采用图1所示的电路测定电流表A的内阻并且要想得到较高的精确度，那么从以上备用的器材中，可变电阻R1应选用__________，可变电阻R2应选用__________，电源E应选用__________．
②如果实验时要进行的步骤有：
A．合上开关S1
B．合上开关S2
C．观察R1的阻值是否最大，如果不是，将R1的阻值调至最大
D．调节R1的阻值，使电流表指针偏转到满刻度
E．调节R2的阻值，使电流表指针偏转到满刻度的一半
F．记下R2的阻值
把以上步骤的字母代号按实验的合理顺序填写在下面横线上：__________．
③如果在步骤F中所得R2的阻值为600Ω，则图1中电流表的内电阻Rg的测量值为__________Ω．
（2）如果要将第（1）小题中的电流表A改装成量程为0～5V的电压表，则改装的方法是跟电流表__________联一个阻值为__________Ω的电阻．?

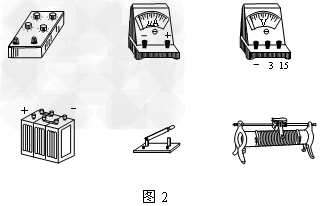

（3）在图2所示器件中，一部分是将电流表改装为电压表所需的，其余是为了把改装成的电压表跟标准电压表进行核对所需的．请先在下面空白处画出包括改装和核对在内的电路图（要求对0～5V的所有刻度都能在实验中进行核对），然后在图2上画出连线，将所示器件按以上要求连接成实验电路．?
