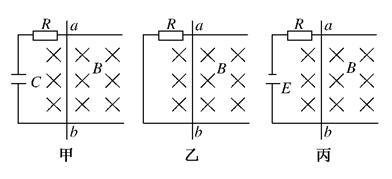

1、选择题 在下图的甲?乙?丙中除导体棒ab可动外,其余部分均固定不动.甲图中的电容器C原来不带电,设导体棒?导轨和直流电源的电阻均可忽略,导体棒和导轨间的摩擦也不计.图中装置均在水平面内,且都处于方向垂直水平面(即纸面)向下的匀强磁场中,导轨足够长,今给导体棒ab一个向右的初速度v0,导体棒的最终运动状态是(? )
A.三种情况下,导体棒ab最终都是匀速运动
B.图甲?丙中ab棒最终将以不同的速度做匀速运动;图乙中ab棒最终静止
C.图甲?丙中,ab棒最终将以相同的速度做匀速运动
D.三种情况下,导体棒ab最终均静止
2、选择题 研究表明,地球磁场对鸽子识别方向起着重要作用.鸽子体内的电阻大约为103Ω,当它在地球磁场中展翅飞行时,会切割磁感线,在两翅之间产生动生电动势.这样,鸽子体内灵敏的感受器即可根据动生电动势的大小来判别其飞行方向.若某处地磁场磁感应强度的竖直分量约为0.5×10-4T.鸽子以20m/s速度水平滑翔,则可估算出两翅之间产生的动生电动势约为( )
A.30mV
B.3mV
C.0.3mV
D.0.03mV
3、选择题 如图所示,一个金属导体做成的三角形线圈,以恒定速率v运动,从无场区进入匀强磁场区,然后出来,若取逆时针方向为电流的正方向,那么图下中所示的哪个图象能正确地表示回路中的电流随时间的函数关系(已知L>d)
[? ]
A.
B.
C.
D.
4、填空题 如图所示,在匀强磁场中,有一接有电容器的导线回路,已知C=30 μF,L1=5cm,L2=8cm,磁场以的速率均匀增强,则电容器c所带的电荷量为____________C。
5、选择题 如图所示,线圈M和线圈N绕在同一铁芯上,把滑动变阻器滑片P移到中间某一位置处,合上开关S。在下列哪些情况中,与线圈N相连的灵敏电流计G中能产生从右向左的感应电流:?
A.滑片P在向上滑动的过程中。
B.滑片P在向下滑动的过程中。
C.滑片P位置保持不变时。
D.断开开关S的瞬间。
