1、实验题  物理兴趣小组的同学们从实验室中找到一只小灯泡，其标称功率值为0.75 W，额定电压值已模糊不清。他们想测定其额定电压值，于是先用欧姆表直接测出该灯泡的电阻约为2 Ω，然后根据公式计算出该灯泡的额定电压。他们怀疑所得电压值不准确，于是，再利用下面可供选择的实验器材设计一个电路，测量通过灯泡的电流和它两端的电压。根据测量数据已绘出灯泡的U

参考答案：

本题解析：

本题难度：困难

2、填空题  如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注意观察两个电表的示数． 若安培表的示数有显著变化，则伏特表应接在a、    两点（填b或c)，并且测量结果          （填偏大或偏小）

参考答案：c；偏大

本题解析：A表有明显变化，说明R的分流作用明显，即R电阻与RV电阻属于同一级别，即大电阻，所以适合内接法，即接在C处，由于电压表测量A以及R总电压，大于R实际电压所以测量结果偏大
考点：内接或外接法测电阻
点评：本题考查了内接或者外接法测量电阻的方法。并考察了测量方法的误差分析。

本题难度：一般

3、实验题  （10分）某实验小组设计如图甲所示电路探究硅光电池，给硅光电池加反向电压(硅光电池负极接高电势点，正极接低电势点)，探究其在无光照时的反向伏安特性．图中电压表V1量程选用3 V，内阻为6.0 kΩ；电压表V2量程选用15 V，内阻约为30 kΩ；R0为保护电阻；直流电源电动势E约为12 V，内阻不计．(硅光电池在无光照时不产生电能，可视为一电子元件)

①根据图甲，用笔画线代替导线，将图乙连接成完整电路．
②用遮光罩罩住硅光电池，闭合开关S，调节变阻器R，读出电压表V1、V2的示数U1、U2.
(

参考答案：

本题解析：

本题难度：一般

4、实验题  某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:

A．电压表V：0～3～15V
B．电流表A：0～0.6～3A
C．变阻器R1：(20Ω，1A)
D．变阻器R2：(1000Ω，0.1A)
E．电键S和导线若干

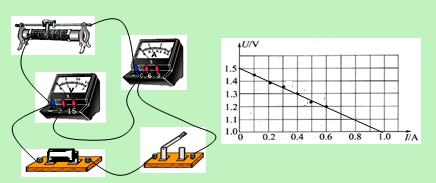

(1)根据实验要求连接实物电路图；
(2)实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点求出该电池的电动势E=________V，电阻r=________Ω.

参考答案：(1) 实物电路图 （2分）   (2) 1.5（1分）；0.50（1分）

本题解析：（1）根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
（2）用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为 0-3V；
为了调节方便并能减小误差，故变阻器应选用R1；
电路图如下：

（2）根据数据点位置完成U-I图线，由图可知，电动势为1.5V；
图象的斜率为：r==0.50Ω；
故答案为：（1）0～0.6；0～3；R1；
（2）1.5；0.5．

本题难度：一般

5、实验题  （1）用DIS测电源电动势和内电阻电路如图（a）所示，R0为定值电阻。调节电阻箱R，记录电阻箱的阻值R和相应的电流值I，通过变换坐标，经计算机拟合得到如图（b）所示图线，则该图线选取了_______为纵坐标，由图线可得该电源电动势为  ________V。

（2）现有三个标有“2.5V，0.6A”相同规格的小灯泡，其I-U特性曲线如图（c）所示，将它们与图（a）中电源按图（d）所示电路相连，A灯恰好正常发光，则电源内阻r=____Ω，图（a）中定值电阻R0=____Ω。

参考答案：（1）；6；（2）5；1

本题解析：
试题分析:（1）由闭合电路欧姆定律可知：；要形成与电阻成一次函数关系，则纵坐标只能取则有：；则图象的斜率为：，则有：E=6V；
截距则有：R0+r=6Ω
（2）A灯正常发光的电流为：I=0.6A；则BC两灯的电流为0.3A，由图象可知，BC两灯的电压为0.5V；
路端电压为：U=2.5V+0.5V=3V；则内阻为：；则定值电阻为：R0=6-5=1Ω；
考点： 测电源电动势和内电阻

本题难度：一般
