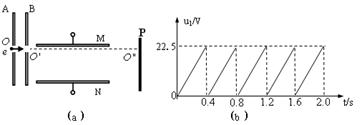

1、计算题  （12分）如图（a）所示，A、B为两块平行金属板，极板间电压为，板中央有小孔O和O＇。现有足够多的电子源源不断地从小孔O由静止进入A、B之间。在B板右侧，平行金属板M、N长L1=4×10-2m，板间距离d=4×10-3m，在距离M、N右侧边缘L2=0.1m处有一荧光屏P，当M、N之间未加电压时电子沿M板的下边沿穿过，打在荧光屏上的并发出荧光。现给金属板M、N之间加一个如图（b）所示的变化电压u1，在t=0时刻，M板电势低于N板。已知电子质量为kg，电量为C。（1）每个电子从B板上的小孔O＇射出时的速度多大？（2）打在荧光屏上的电子范围是多少?（3）打在荧光屏上的电子的最大动能是多少？

2、简答题  两平行金属板相距为d，加上如图23-1(b)所示的方波形电压，电压的最大值为U0，周期为T。现有一离子束，其中每个离子的质量为m，电量为q，从与两板等距处沿着与板平行的方向连续地射入两板间的电场中。设离子通过平行板所需的时间恰为 T(与电压变化周期相同)，且所有离子都能通过两板间的空间打在右端的荧光屏上。试求：离子击中荧光屏上的位置的范围。(也就是与O‘点的最大距离与最小距离)。重力忽略不计。

3、计算题  （15分）如图所示的装置，左半部为速度选择器，右半部为匀强的偏转电场．一束同位素离子流从狭缝S1射入速度选择器，能够沿直线通过速度选择器并从狭缝S2射出的离子，又沿着与电场垂直的方向，立即进入场强大小为E的偏转电场，最后打在照相底片D上．已知同位素离子的电荷量为q(q>0)，速度选择器内部存在着相互垂直的场强大小为E0的匀强电场和磁感应强度大小为B0的匀强磁场，照相底片D与狭缝S1、S2的连线平行且距离为L，忽略重力的影响．
(1)求从狭缝S2射出的离子速度v0的大小；
(2)若打在照相底片上的离子在偏转电场中沿速度v0方向飞行的距离为x，求出x与离子质量m之间的关系式(用E0、B0、E、q、m、L表示)．

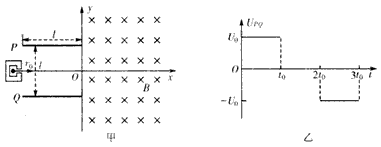

4、计算题  如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一、四象限有磁场，方向垂直于Oxy平面向里。位于极板左侧的粒子源沿x轴向右接连发射质量为m、电荷量为+q、速度相同、重力不计的带电粒子，在0-3t0时间内两板间加上如图乙所示的电压（不考虑极板边缘的影响）。已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场，上述m、q、l、t0、B为已知量。（不考虑粒子间相互影响及返回板间的情况）
（1）求电压U0的大小；
（2）求1/2t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径；
（3）何时进入两板间的带电粒子在磁场中的运动时间最短？求此最短时间。

5、选择题  一带电粒子垂直于匀强电场方向射入电场，离开电场后的偏转角与下列因素的关系是：（?）?　　　　　　　　　　　　　　　　　　
A．带电粒子的质量越大，偏转角越大
B．偏转电压越高，偏转角越大
C．带电粒子的初速度越小，偏转角越大
D．带电粒子的电量越少，偏转角越大
