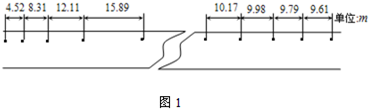

1、简答题  Ⅰ、某同学为估测摩托车在水泥路上行驶时所受的牵引力，设计了下述实验：将输液用500ml的玻璃瓶装适量水后，连同输液管一起绑在摩托车上，调节输液管的滴水速度，刚好每隔1.00s滴一滴．该同学骑摩托车，先使之加速至某一速度，然后熄火，让摩托车在同一路面上沿直线滑行．如图1为某次实验中水泥路面上的部分水滴（左侧为起点）设该同学质量为50kg，摩托车质量为150kg，g=10m/s2．根据该同学的实验结果可估算（空气阻力不计，保留三位有效数字）

①骑摩托车加速时的加速度大小为______，
②摩托车加速时的牵引力大小为______．
Ⅱ、在“测量金属丝的电阻率”的实验中：
（1）已知电阻丝的电阻约为10Ω，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）
A、量程是0～0.6A，内阻是0.5Ω的电流表
B、量程是0～3A，内阻是0.1Ω的电流表
C、量程是0～3V，内阻是6KΩ的电压表
D、量程是0～15V，内阻是30KΩ的电压表
E、阻值为0～1KΩ，额定电流为0.5A的滑动变阻器
F、阻值为0～20Ω，额定电流为2A的滑动变阻器
G、蓄电池（6V）
H、开关一个，导线若干
（2）请根据现有器材，设计最佳实验电路，并连接好如图2的电路实物图；
（3）实验的主要步骤如下：
①首先他们使用螺旋测微器测量金属丝的直径，用螺旋测微器在金属丝不同位置测出金属丝的直径d各三次求平均值．
某次示数如图3所示．金属丝的直径是______mm．
②用毫米刻度尺测量______的长度，反复测量3次，求出其平均值l．
③断开开关，将实验器材连接成实验电路，
④闭合开关，调节______，使电流表和电压表有合适的示数，读出并记下这组数据．
⑤改变滑动变阻器的滑键位置，重复进行实验，测出6组数据，并记录在表格中．
⑥断开电键S，求出导线电阻R的平均值．
（4）试用测得的R、l、d值写出电阻率计算表达式：______

2、简答题  为了测量一个量程为3.0V电压表的内阻Rv（约几千欧），某同学采用了如图所示的电路，利用“半偏法”进行测量，电路中电阻箱R0的最大阻值为9999Ω，滑动变阻器R的最大阻值为50Ω．
①按图示电路将所给的实物连成测量电路．
②该同学测量电压表的内阻时，实验步骤为：
A．将电阻箱R0的阻值调到零
B．闭合开关S
C．连接好电路，注意断开开关S
D．把滑动变阻器R的滑片P滑到b端
E．调节电阻箱R0的阻值，使电压表的示数为2.0V
F．调节滑动变阻器R，使电压表的示数为3.0V
G．记下此时电阻箱R0的阻值
以上实验步骤合理的顺序为______
③若所记电阻箱R0的阻值为3500Ω，则用此法测得的电压表内阻是______kΩ，比其真实值______（填“偏大”、“偏小”或“相等”）．

3、简答题  如图所示，匀强电场方向沿x轴的正方向，场强为E．在A（l，0）点有一个质量为m，电荷量为q?的粒子，以沿?y?轴负方向的初速度v0开始运动，经过一段时间到达B（0，-l）点，（不计重力作用）．求：
（1）粒子的初速度v0的大小．
（2）当粒子到达B点时，电场力对粒子做功的瞬时功率．

4、实验题  现要用电流表对电路进行电流测量，但由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装然后进行测量。可供选择的器材如下：
电流表A1、A2（量程0~500 μA，内阻约为500 Ω）
滑动变阻器R（阻值0-100Ω，额定电流1.0 A）
定值电阻R1（阻值约为100 Ω）
电阻箱R2（阻值0~999.9 Ω）
开关、导线若干电源E

（1）测量电流表A2的内阻，以下给出了实验中必要的操作：
A．断开S1；
B．闭合S1、S2；
C．按图连接线路，将滑动变阻器R的滑片调至最____ （填“左”或“右”）端，R2调至____；
D．调节R2，使表A1的示数为I1，记录R2的值；
E．断开S2，闭合S3；
F．调节滑动变阻器R，使表A1、A2的指针偏转适中，记录表A1的示数I1。
请在上述实验步骤中的空白处填上正确内容，然后按合理的顺序排列实验步骤：____。（填序号）
（2）将电流表A2（较小量程）改装成电流表A（较大量程）。如果（1）中测出A2的内阻为468.0Ω，现用R2将A2改装成量程为20 mA的电流表A，应把R2调为____Ω与A2并联，改装后电流表A的内阻RA为____Ω。

5、填空题  下图是两个电池外壳上的说明文字某型号进口电池
