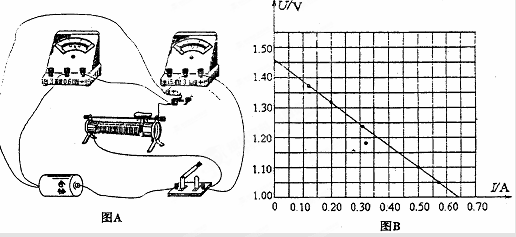

1、实验题  测量电源电动势和内电阻的器材如图A所示，请用实线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在下图B的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别为?、?。

?

参考答案：?图像如图所示

本题解析：为了减小误差，应将电压表直接并联在电源两端，电流表与滑动变阻器与电源串联；答案如图所示；

由描点法将各点描出，用直线将各点相连；注意误差较大的点要舍去；

U-I图像中与纵坐标的截距表示电源电动势，故由图可知，电源的电动势为；图像的斜率表示内阻，所以内阻；

本题难度：一般

2、选择题  如图，a、b分别表示一个电池组和一只电阻的伏安特性曲线。则以下说法正确的是 (? ).
K]
A．电池组的内阻为3Ω
B．电阻的阻值约为0.33Ω
C．将该电阻接在该电池组两端，电池组的输出功率将是4W
D．改变外电阻的阻值时，该电池组的最大输出功率为4W

参考答案：D

本题解析：跟据图像可知，电池组的电动势为4V，内阻，故AB错误
将该电阻接在该电池组两端，电池组的输出功率将是UI=3×1=3W，故C错误
改变外电阻的阻值时，该电池组的最大输出功率是内外电阻相等时，大小为4W，故D正确
故选D

本题难度：简单

3、简答题  如图所示，电源由三节相同的电池串联而成，每节电池的电动势是2V，内阻是0.5Ω，R1=6Ω，R2=2.5Ω，R3=3Ω，电表内阻的影响不计．求：
（1）K断开时：
（2）K闭合时，两种情况下电压表和电流表的示数各多大？

参考答案：（1）K断开时，R1和R2串联，根据闭合电路欧姆定律得
? 电流表的示数为 I=ER1+R2+r=3×26+2.5+3×0.5A=0.6A
? 电压表的示数为 U=E-Ir=3×2-0.6×3×0.5=5.1V
（2）K闭合时，R1和R3并联后再与R2串联，外电路总电阻为 R=R2+R1R3R1+R3=2.5+6×36+3=4.5Ω
? 干路电流为 I干=ER+r=64.5+1.5A=1A
? 电压表的示数为 U′=E-Ir=6-1×3×0.5=4.5V
? 电流表的示数为 I′=R3R1+R3I干=36+3×1A=0.33A
答：
（1）K断开时，电压表的示数为5.1V，电流表的示数为0.6A．
（2）K闭合时，电压表是4.5V，电流表的示数是0.33A．

本题解析：

本题难度：一般

4、选择题  关于电功和电功率以下说法正确的是(? )
A．含有电动机电路中电功不能用公式W=UIt来计算
B．在一切电路中电功都等于电热
C．对任何用电器，电功率公式P=UI均适用
D．当二极管两端加的电压为U，流过它的电流为I，此时二极管的电阻可以用R=U/I来计算

参考答案：CD

本题解析：A选项：计算电功的公式就用W=UIt，A错。B选项：在非纯电阻电路中电功大于电热，B错。

本题难度：一般

5、计算题  如图所示，线圈abcd的面积是0.05m2，共100匝，线圈电阻忽略不计，外接电阻R＝10Ω，匀强磁场的磁感应强度为B＝T，当线圈以?(rad/s）的角速度匀速旋转时，求：

(1)求线圈中感应电动势的最大值
(2)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式．
(3)电路中电压表和电流表的示数各是多少？

参考答案：（1）50V（2）?（V）（3）V?，?A

本题解析：(1)根据公式可得
（2）中性面时瞬时电压为0，所以
（3）由闭合电路的欧姆定律得
，=V
A
V。
点评：对于交流电表，显示的是交流电的有效值．瞬时值表达式要注意计时起点，不同的计时起点表达式的初相位不同．

本题难度：一般
