1、实验题  利用如图甲所示电路图可以测定定值电阻R0的阻值、电源电动势E及内电阻r的值，利用实验测出的数据作出U-I图线如图乙所示。

（1）测得a图线的电压表应该是              （填“V1”或“V2”）
（2）要使实验中测量定值电阻R0的误差可能小，对电流表A的内电阻大小的要求是          ；（选填字母代号）
A、尽可能选小一点
B、尽可能选大一点
C、无要求
（3）要使实验中测量电源电动势E和内阻r的误差尽可能
小对电压表V1的内电阻大小的要求是             ；（选填字母代号）
A、尽可能选小一点             B、尽可能选大一点          C、无要求

参考答案：（1）    （2）C     （3）B

本题解析：（1）电压表测量的是路端电压，路端电压随电流的增大而减小，电压表测量的是电阻两端的电压，由欧姆定律可知两端的电压随电流增大而增大，由图可知a图线随电流的增大而增大，测得a图线的电压表应该是
（2）此实验电路测得阻值用电流表的外接，误差的产生是由于电压表的分流作用，所以对电流表A的内电阻大小无要求；故选C
（3）此实验电路测电源内阻r的误差，主要来源为电压表的分流作用，电源内阻的测量值为电压表与电源并联的总电阻即，可见越大误差越小；故选B
考点：伏安法测电阻、测电源电动势和内电阻
点评：注意电源路端电压随电流的增大而减小，定值电阻两端的电压随电流增大而增大。

本题难度：一般

2、实验题   (8分)在“用电流表和电压表测定电池的电动势和内电阻”的实验中
（1）(2分)备有如下器材：
A.干电池1节
B.滑动变阻器（0~20）
C.滑动变阻器（0~1k）
D.电压表（0~3V）
E.电流表（0~0.6A）
F.电流表（0~3A）
G.开关、导线若干
其中滑动变阻器应选_________，电流表应选_______.（只填器材前的序号）
（2）(2分)为了最大限度的减小误差，请在虚线框中画出该实验最合理的电路图.
（3）(2分)某同学根据实验数据画出的U-I图象如下图所示，由图象可得电池的内电阻为________.

参考答案：(1) B；E；(2) 电路图；(3) 1。

本题解析：（1）滑动变阻器选择最大阻值较小的B，以方便调节；电流表选择量程小的E，因为电压较低，电路中的电流不会太大；（2）电路图如图所示；（3）电池的电动势为1.5V，故其内阻 r==1Ω。
考点：用电流表和电压表测定电池的电动势和内电阻的实验。

本题难度：一般

3、实验题  根据伏安法，由10V电源、0～10V电压表、0～10mA电流表等器材，连接成测量较大阻值电阻的电路．由于电表内阻的影响会造成测量误差，为了避免此误差，现在原有器材之外再提供一只高精度的电阻箱和单刀双掷开关，某同学设计出了按图甲电路来测量该未知电阻的实验方案。
（1）请按图甲电路，将图乙中所给器材连接成实验电路图。
（2）请完成如下实验步骤：
①先把开关S拨向Rx，调节滑动变阻器，使电压表和电流表有一合适的读数，并记录两表的读数，U=8.16V，I=8mA，用伏安法初步估测电阻Rx的大小为                   Ω。
②调节电阻箱的电阻值，使其为伏安法估测的值，之后把开关S拨向电阻箱R，微调电阻箱的电阻值，使电压表、电流表的读数与步骤①中的读数一致．读得此时电阻箱的阻值R=1000Ω。③该未知电阻Rx=     Ω。
（3）利用测得的数据，还可以得到         表的内电阻等           Ω。

参考答案：（1）电路连接如图；（2）①1020；③1000；（3）电流表；20Ω

本题解析：（1）电路连接如图：

（2）①初步估测电阻Rx的大小为；③该未知电阻Rx=1000Ω；（3）利用测得的数据，还可以得到电流表的内电阻等。
考点：伏安法测电阻。

本题难度：一般

4、实验题  有一个小灯泡上标有“4.8V  2W”的字样，现在测定小灯泡在不同电压下的电功率，并作出小灯泡的电功率P与它两端电压的平方U2的关系曲线．有下列器材可供选用：
A．电压表V1（0～3V，内阻3kΩ）　　  B．电压表V2（0～15V，内 阻15kΩ）
C．电流表A（0～0.6A，内阻约1Ω）    D．定值电阻R1＝3kΩ
E．定值电阻R2＝15kΩ              F．滑动变阻器R（10Ω，2A）
G．学生电源（直流6V，内阻不计）
H．开关、导线若干

【小题1】实验中所用电压表应选用    ，定值电阻应选用    （均用序号字母填写）；
【小题2】为尽量减小实验误差，并要求从零开始多取几组数据，请在方框内画出满足实验要求的电路图；

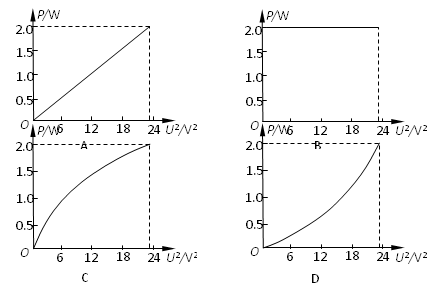

【小题3】利用上述实验电路图测出的电压表读数UV与此时小灯泡两端电压U的定量关系是      ，下图的四个图象中可能正确的是      ．

参考答案：
【小题1】A（1分），D（1分）
【小题2】电路图如图

【小题3】（1分），C（2分）

本题解析：【小题1】小灯泡额定电压为4.8V，用0—15V量程较大，所以用V1串联一个定值电阻可以加大量程，串联R1量程会变成0—6V，符合要求，所以电压表选用A，定值电阻选用D。
【小题2】要求不用电压下的图线，所以变阻器应该用分压式，小灯泡电阻较小，电流表选用外接，电路图如下

【小题3】灯泡两端电压相当于电压表和定值电阻的总电压，所以
则图线斜率表示电阻的倒数，随温度升高电阻增大，则斜率应该减小，故选C

本题难度：一般

5、实验题  甲同学设计了如图所示的电路测量电源电动势E及电阻R1和R2的阻值。实验器材有：
待测电源E（不计内阻）  待测电阻R1             待测电阻R2
电压表V（量程为1.5V，内阻很大）            电阻箱R（0～99.99Ω）
单刀单掷开关S1        单刀双掷开关S2         导线若干

（1）先测电阻R1的阻值。请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数R和对应的电压表示数U1，保持电阻箱示数不变，________________，读出电压表的示数U2。则电阻R1的表达式为Rl=________________。
（2）甲同学已经测得电阻R1=4.8Ω，继续测量电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的图线，则电源电动势E=________________V，，电阻R2=________________Ω。（结果保留小数点后两位）
（3）请用笔画线，将实物图连接好。

参考答案：（1）将S2切换到b，；（2），；（3）如图所示。

本题解析：（1）闭合S1，将S2切换到a，电压表测电阻箱的电压；将S2切换到b，电压表测电阻箱和待测电阻R1总的电压，串联电路中，故。
（2）闭合S1，将S2切换到a，电压表测电阻箱的电压，由整理得：，可知图像的截距，故电源电动势；图像的斜率，故。
（3）实物电路图如右图所示。连接实物图需注意：①尽量保持导线的连接状况与原理图一致；②保证电流从电表的正接线柱流入；③各条连线不能相互交叉。
考点：

本题难度：一般
