1、实验题 如图所示是一位同学用手拉动纸带通过电磁打点计时器打出的一条纸带,在纸带旁边附着一把毫米刻度尺,电磁打点计时器每隔0.02s打一个点.根据纸带上点的排列情况可判定,手拉动纸带时,手的运动速度怎样变化________;由A到C这段距离上手运动的平均速度为________m/s,打C点时手拉动纸带的速度约为____________m/s.(保留两位有效数字)
2、实验题 (10分)某同学用图示实验装置验证质量一定时系统的加速度与合外力的关系,小车内盛有沙子,沙桶和沙桶内沙子的总质量记为m,小车及车内沙子的总质量记为M,在实验中保持m与M之和不变,将沙桶和沙桶内沙子总重力视为系统所受合外力F,先通电源,再释放纸带,系统加速度a由纸带计算得到;该同学从车子中取出一些沙子,放入沙桶中,改变F的大小,重复多次,测得多组(a,F)。
次数
| 1
| 2
| 3
| 4
| 5
| 6
|
a/(m/s2)
| 0.5
| 0.74
| 1.01
| 1.24
| 1.48
| 1.75
|
mg/(N)
| 0.1
| 0.15
| 0.20
| 0.25
| 0.30
| 0.35
|
⑴该同学在实验中缺了一个必要步骤是 ;
⑵通过表格中的数据在下图坐标系中画出a-F图象,利用图象求出M+m= kg;
⑶该实验研究的对象是 ,所受的合外力是 。
3、填空题 (4分)某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,图中游标卡尺的读数为 mm;

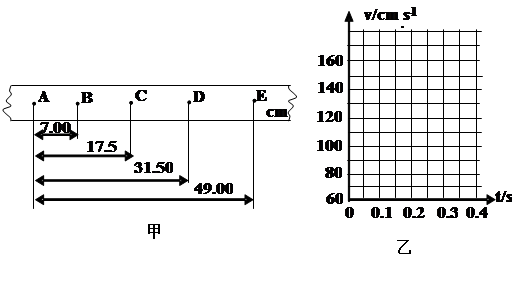

4、实验题 在研究匀变速直线运动的实验中,如图甲所示为一次记录小车运动情况的纸带,图中A、B、C、D、E为相邻的计数点,相邻计数点间省略4个点。
⑴根据 可判定小球做 运动.
⑵计算B、C、D、E各点瞬时速度, vB= m/s,vC= m/s,vD= m/s,
vE= m/s.(保留两位小数)
⑶在图乙所示坐标中作出小车的v-t图线(2分)
⑷并根据图线求出加速度a= m/s2。
⑸将图线延长与纵轴相交,则交点的的物理意义是
5、实验题 《验证机械能守恒定律》的实验采用重物自由下落的方式进行实验验证,则:①关于“验证机械能守恒定律”的实验中,以下说法正确的是( )
A.实验中摩擦是不可避免的,因此纸带越短越好,因为纸带越短,克服摩擦力做的功就越少,误差就越小
B.实验时需称出重物的质量
C.纸带上第1、2两点间距若不接近2 mm,则无论怎样处理实验数据,实验误差都一定较大
D.处理打点的纸带时,可以直接利用打点计时器打出的实际点迹,而不必采用“计数点”的方法
②若实验中所用重锤质量m=l
