高考物理试题《导体的伏安特性曲线》高频试题预测（2019年最新版）(七)

2019-03-16 01:56:47 【大中小】

1、实验题（12分）有一小灯泡上面标有＂6V，4W＂字样，现在要描绘这个灯泡的图线，下列器材可供选用。
A．电压表（量程6V，内阻）? B．电压表（量程10V，内阻）
C．电流表（量程0.6A，内阻）? D．电流表（量程1A，内阻2）
E．滑动变阻器（50，1A）? F．滑动变阻器（5）
（1）实验中所用电压表应选_______，电流表应选_______，滑动变阻器应选_______。

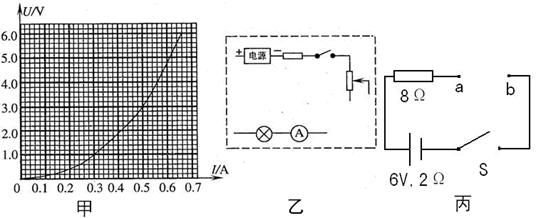

（2）为达到实验目的，请在乙图中方框内将实验电路补充、连接完整。
（3）这个灯泡的图线如图甲所示。若小灯泡两端的电压是额定电压的一半，则此时小灯泡的实际功率为________W。
（4）若将小灯泡接到图丙中的ab两点之间，闭合开关S小灯泡的实际功率为________W。

2、简答题如图1所示的电路中，AB是一段粗细均匀的电阻丝，R是保护电阻，电阻值为2Ω，电源的电动势为6V，安培表内阻为零，其示数为I，滑动片P与电阻丝有良好的接触，且AP长为L，其它连接导线电阻不计．闭合电键，调节P的位置，记录L和与之相对应的I数据，并同时计算出

1
I

值列表如下：
实验次数
1
2
3
4

5
L（m）
0.10
0.20
0.30
0.40
0.50
I（A）
1.78
1.39
1.09
0.96
0.83

1
I

（A-1）
0.56
0.72
0.92
1.04
1.20

（1）在图2中画出

1
I

-L的图象
（2）从

1
I

-L的图象中求出截距b和斜率k
（3）根据截距和斜率，求出电源内电阻r和该电阻丝单位长度电阻R0

3、简答题某同学在研究灯泡的电阻随灯泡两端电压增大而变化的实验中，用伏安法分别测出A、B两个灯泡的伏安特性曲线如图所示．
（1）若用多用表欧姆档测B灯的电阻，其阻值约为______Ω．
（2）若将A灯接在由8节电动势均为2V，内阻均为0.5Ω的电池串联而成的电源两端，A灯的实际功率为______W．
（3）若将A灯和B灯并联接在上述电源两端，B灯的实际功率为______W．

4、实验题利用螺旋测微器测量铜丝的直径（图甲）和用游标卡尺测量圆管的内径（图乙），由图可知铜丝直径是_________；圆管内径是_________。

5、简答题某学习小组探究电学元件的伏安特性曲线．
（1）甲同学要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，除了导线和开关外，还有以下可供选择的器材：
电压表V（量程5v，内阻约为5k?，）
直流电源E（电动势4.5V，内阻不计）
电流表A1（量程350mA，内阻约为1?）
电流表A2（量程150mA，内阻约为2?）
滑动变阻器R1（阻值0～200?）
滑动变阻器R2（阻值0～l0?）
实验中电流表应选______，滑动变阻器应选______（填写器材代号）；在方框中画出完整的实验电路图，并标明器材代号．
（2）乙同学利用甲同学的电路分别描绘了三个电学元件的伏安特性曲线，如图甲所示．然后他用如图乙所示的电路分别给三个元件供电，并测出给元件1和元件2供电时的电流和电压值，分别标在图甲上（A点和B点）．已知Ro=9.0?，则该电源的电动势E′=______V，内电阻r"=______?．用图乙的电路单独给元件3供电时，元件3的电功率P=______W．
