1、填空题  用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U-I图象，由图可知测得的电池的电动势为_____________V，内电阻为_________Ω

2、实验题  有一待测电阻Rx ，甲、乙两同学分别采用了不同的方法进行测量

①甲同学直接用多用电表测其电阻．用已经调零且选择旋钮指向欧姆挡“×100”位置的多用电表测量，则读数为?Ω。
②乙同学则利用实验室里的下列器材：
电流表G（量程0~300?A，内电阻r=100Ω）
滑动变阻器R1（最大阻值为10Ω，允许的最大电流为1A）
变阻箱R2（阻值范围0-9999Ω，允许的最大电流为0.1A）
直流电源E（电动势约为1.5V，内阻不计）
单刀单掷开关、单刀双掷开关及若干导线

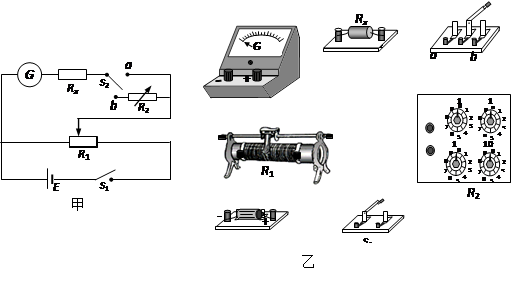

设计了如图甲所示电路进行测量。请根据电路图，在图乙中画出连线，将器材连接成实验电路并将接线后的主要实验步骤填写完整。

A、先闭合开关s1，将开关s2掷向a，再调节滑动变阻器R1，使电流表的示数为300?A；
B、?，调节电阻箱R2的阻值，使电流表的示数为150?A ，记录电阻箱R2的读数。若电阻箱R2的读数为2180Ω，则电阻Rx=?Ω

3、实验题  在“描绘小灯泡的伏安特性曲线”的实验中，使用的小灯泡为“6 V 、3 W”，其他供选择的器材有：
电压表V1（量程6 V，内阻20 kΩ）
电流表A1（量程3 A，内阻0.2 Ω）
电流表A2（量程0.6 A，内阻1 Ω）
变阻器R1（0~1000 Ω，0.5 A）
变阻器R2（0~20 Ω，2A）
学生电源E（6 V~8 V）
开关S及导线若干
实验中要求在电压表0~6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，则在上述器材中，电流表应选_______，按正确方法连接电路电阻的测量值和真实值相比_______（填偏大、偏小、不变），变阻器应选_______。在下边方框中画出此实验的原理图。

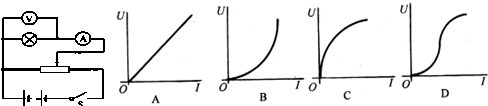

4、填空题  在“描绘小灯泡伏安特性曲线”的实验中：一个标有“3.8V，0.3A”的白炽灯炮，为使其两端的电压由零逐渐增大，要求在接通电路之前，滑动变阻器的滑动头应置于______端（填“左”或“右”）；调节滑动变阻器时，注意两电表的指针始终不得超过各自的______；在此过程中，电压U和电流I的关系可用图线表示．下图中给出的四个图线中，符合实际的是______．

5、计算题  现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）要求：

（1）在右边方框中画出实验电路图：
（2）简要写出完成接线后的实验步骤；
（3）写出用测得的量计算电源内阻的表达式= ??。
