1、选择题 如图所示,A灯与B灯电阻相同,当变阻器滑动片向上滑动时,对两灯明暗变化判断正确的是
[? ] A. A,B灯都变亮 B.A,B灯都变暗 C.A灯变亮,B灯变暗 D.A灯变暗,B灯变亮
2、选择题 如图所示,电动势为E、内阻等于R1的电源与三个灯泡和三个电阻相接,只合上开关S1,三个灯泡都能正常工作,如果再合上S2,则下列表述正确的是( ) A.电源输出功率增大 B.R1上消耗的功率增大 C.通过R3上的电流减小 D.通过L2上的电流增大
|
3、选择题 如图所示,M是一个小型理想变压器,原副线圈匝数之比n1∶n2=10∶1,接线柱a、b接上一个正弦交变电源,电压?sin(50t)V。变压器右侧部分为一火警报警系统原理图,其中R2为用半导体热敏材料(电阻随温度升高而减小)制成的传感器,R1为一定值电阻。下列说法中正确的是 (?)
A.当传感器R2所在处出现火警时,电压表的示数减小 B.电压表示数为22 V C.当传感器R2所在处出现火警时,电流表的示数减小 D.当传感器R2所在处出现火警时,电阻R1的功率变大
4、选择题 如图所示为不同闭合电路中的两个电源的U-I图线,下列判断正确的是( ) A.电动势E1=E2,发生短路时的电流I1=I2 B.电动势E1=E2,内阻r1>r2 C.电动势E1>E2,内阻r1<r2 D.当两电源的工作电流变化量相同时,电源2的路端电压变化大
|

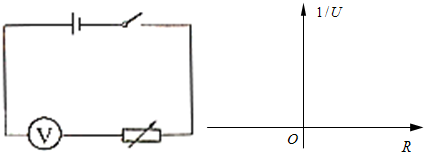

5、填空题 利用如图所示的电路可测出电压表的内阻,电源的内阻可以忽略.?R为电阻箱.当R取不同阻值时,电压表应有示数.若电阻箱阻值为R1时,电压表示数为?U1;电阻箱阻值为R2时,电压表示数为U2,则:
(1)计算电压表内电阻的表达式.
(2)若多次改变电阻箱阻值,在下图作出1/U-R图线,请说明如何得出电压表内阻值?
