1、实验题  某同学在做《探究小车速度随时间变化的规律》 实验时，用打点计时器记录了被小车拖动的纸带的运动情况，如下图所示，在纸带上确定出A 、B 、C 、D 、E 、F 、G 共7 个计数点。每两个计数点之间的时间间隔为0.10s 。根据纸带上各个计数点间的距离，每隔0.10s 测一次速度，计算出打下各计数点时小车的瞬时速度，如表中所示：

（1）将表中各个时刻的瞬时速度标在直角坐标系中，并画出小车的瞬时速度随时间变化的关系图线。
（2）由图像求出小车运动的加速度a=_______m/s2（结果取三位有效数字）

参考答案：（1）图略?（2）1.92左右

本题解析：根据逐差法有, ?，代入数据可得
点评：在实验中需要所有的数据都参与运算，这样得出的结果误差较小

本题难度：简单

2、实验题  某同学利用打点计时器探究小车速度随时间变化的关系，所用交流电的频率为50Hz，如图为某次实验中得到的一条纸带的一部分，0、1、2、3、4、5为计数点，相邻两计数点间还有4个打点未画出．若从纸带上测出x1=5.20cm、x2=5.60cm、x3=6.00cm、x4=6.40cm．则打点计时器打计数点“2”时小车的速度v2=?m/s，小车的加速度a=___?m/s2，依据本实验原理推断第4计数点和第5计数点之间的距离x5=?cm．

参考答案：1.45，2.50，0.0680

本题解析：由于相邻两计数点间还有1个打点未画出，所以相邻的计数点间的时间间隔T=0.04s．根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，
根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，
得：; ,为了更加准确的求解加速度，我们对两个加速度取平均值
得:
解得：a=0.40m/s2
根据匀变速直线运动的推论得，所以x5=6.80cm

本题难度：一般

3、实验题  下图为接在50Hz低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的计数点，但第3个计数点没有标出。由图数据可求得：
小题1:该物体的加速度为?m/s2，
小题2:第3个计数点与第2个计数点的距离约为?cm，
小题3:打第3个点时该物体的速度为?m/s。

参考答案：
小题1:0.74
小题2:4.36
小题3:0.47

本题解析：此题涉及纸带的处理。由得，；，代入数据解得；，代入数据解得。本题考查了质点的基本处理方式，在求解速度时有一定的灵活性。

本题难度：简单

4、实验题  如右图所示，将电火花打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，某同学利用此装置测定重力加速度。

(1) 本实验中的电火花打点计时器所用电源是(? )
A．6V以下直流电
B．6V以下、频率50Hz的交流电
C．220V直流电
D．220V、频率50Hz的交流电
(2)本实验所需器材有：打点计时器（带导线）、（1）中所选电源、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需要 ?（填字母代号）中的器材。
A．天平及砝码?B．毫米刻度尺?C．秒表
(3)实验时下面的步骤先后顺序是?．
A．先释放纸带后打开打点计时器? B．先打开打点计时器后释放纸带
(4)打出的纸带如图所示，实验时纸带的?端应和重物相连接。（选填“甲”或“乙”）

(5)纸带上1至9各点为计时点，由纸带所示数据可算出实验时的加速度为_______m/s2．（保留3位有效数字）
(6)若当地的重力加速度数值为9.80 m/s2，请列出测量值与当地重力加速度的值有差异的一个原因是：?．

参考答案：（1）D（2）B （3）B（4）乙 （5）9.60? (6)纸带与打点计时器之间有摩擦；纸带上的数据读数有误差（其它合理答案也正确）

本题解析：（1）因实验中使用的是电火花计时器，故电源应用220V，50Hz交流电源，故D正确；（2）实验中需要测量重物下落高度对应在纸带上的距离，故需要毫米刻度尺，故选B；因不需要测重物质量及下落时间，故不选A、C。（3）为减小实验误差，实验的合理顺序应是先接通电源打点再释放纸带，故选B；（4）因重物下落越来越快，故与重物相连端打点密集，故乙端与重物相连；（5）由公式x6-x1=5gt2得g=（6）测量值小于真实值原因可能是因为实验中存在空气阻力、纸带与计时器间摩擦，从而引起系统误差，由牛顿第二定律g测=；或者是测量距离过程中存在读数偶然误差。

本题难度：一般

5、选择题  (1)某同学要进行探究小车速度随时间变化的规律实验，请在下面列出的实验器材中，选出本实验中不需要的器材填在横线上(填编号)：?
①打点计时器?②天平?③低压交流电源?④低压直流电源?⑤细绳和纸带?⑥钩码和小车?⑦秒表?⑧一端有滑轮的长木板?⑨刻度尺

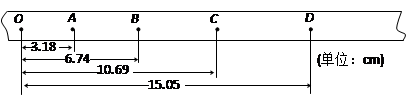

(2)某同学利用打点计时器所记录的纸带来研究做匀变速直线运动小车的运动情况，实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出。已知所用电源的频率为50HZ，则打A点时小车运动的速度vA=_______m/s，小车运动的加速度a=_______m/s2。（结果要求保留三位有效数字）

参考答案：

本题解析：析：（1）根据实验目的明确实验步骤和所要测量的物理量，即可知道实验所需要的实验器材．
（2）根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上A点时小车的瞬时速度大小．
解答：解：（1）在本实验中不需要测量小车质量因此不需要天平，电磁打点计时器使用的是低压交流电源，因此220V交流电源、低压直流电源本实验中不需要，同时打点计时器记录了小车运动时间，因此不需要秒表．
答案为：②④⑦．
（2）由题意可知：
s1=3.18cm，s2=6.74-3.18=3.56cm，s3=10.69-6.74=3.95cm，s4=15.05-10.69=4.36cm．
vA===0.337m/s
a==0.393m/s2
故答案为：0.337，0.393．

本题难度：简单
