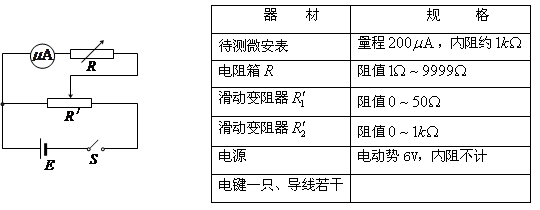

1、实验题  (10分)为较精确地测量一只微安表的内阻，要求按照下图给出的电路进行测量。实验室中可供选择的器材如右表所示。实验中为了安全，电阻箱R的阻值不能取为零，只能为适当大小的阻值。则：

①实验中滑动变阻器应选用         ;
②将实物图连成实验电路。

③简述所需测量和记录的物理量：                                        ；
④用这些物理量表示内阻的测量值：

2、选择题  现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键如图连接．下列说法正确的是:

A．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转
B．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度
C．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转
D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转

3、实验题  实验桌上摆放着甲“220V 25W”、乙“220V 300W”、丙“220V 500W”三只灯泡,小芳同学从中任选一只,正确使用多用电表测量它的阻值,如图所示,其测量值为____ Ω，她选用的是      灯泡(填“甲、乙或丙”),测量时流过灯泡的电流是从      流向      (填“a或b”)。

4、实验题  用多用表的欧姆档测量阻值约为几十kW的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上__________________。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档´1k
d．旋转S使其尖端对准欧姆档´100
e．旋转S使其尖端对准交流500V档，并拔出两表笔
根据右图所示指针位置，此被测电阻的阻值约为___________W。

5、实验题  某同学使用如下器材做“描绘小灯泡的伏 安特性曲线”的实验：
待测小灯泡（额定电压12V，工作时电阻为100Ω左右）；
电源E（电动势为14V）；
电压表V（量程为15V，内阻约为15kΩ）；
电流表A（量程为100mA，内阻约为10Ω）；
滑动变阻器（最大阻值为10Ω）；
单刀单掷开关；导线若干。
【小题1】请根据所选的实验电路图在实物图上
连线。

【小题2】该同学描绘的小灯泡的伏安特性曲线如图所示，由图可求得小灯泡的额定功率为P=________W。（结果保留3位有效数字）

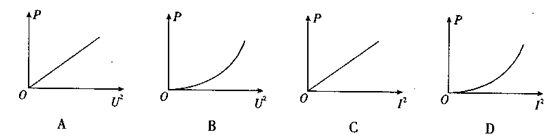

【小题3】根据小灯泡的伏安特性曲线，可确定小灯泡的功率P与U2和I2的关系，下列示意图中正确的是      。

【小题4】将被测小灯泡与一定值电阻R和电源串联成闭合电路。电源的电动势为15V，内阻为10Ω。现用一理想电压表测得小灯泡两端的电压为8.5V，则定值电阻R所消耗的电功率为             W。
